Madonna V3 Fox Factory Rolling Chassis

Normaler Preis CHF 4,051.00

ggf. zzgl. lokaler Steuern (mehr erfahren)

Versand wird beim Checkout berechnet

Finish
Größe und Rocker
Abgestimmter Dämpfer
Dropout Option
Federrate
Federrate
Dropout Option
Dropout Option
Dropout Option
Dropout Option
Dropout Option
Sattelstützen-Hub
Vorbau-Länge
Lenker Rise
Protective film

Wheels and Tires - 29" & Mullet

Direkt verfügbar

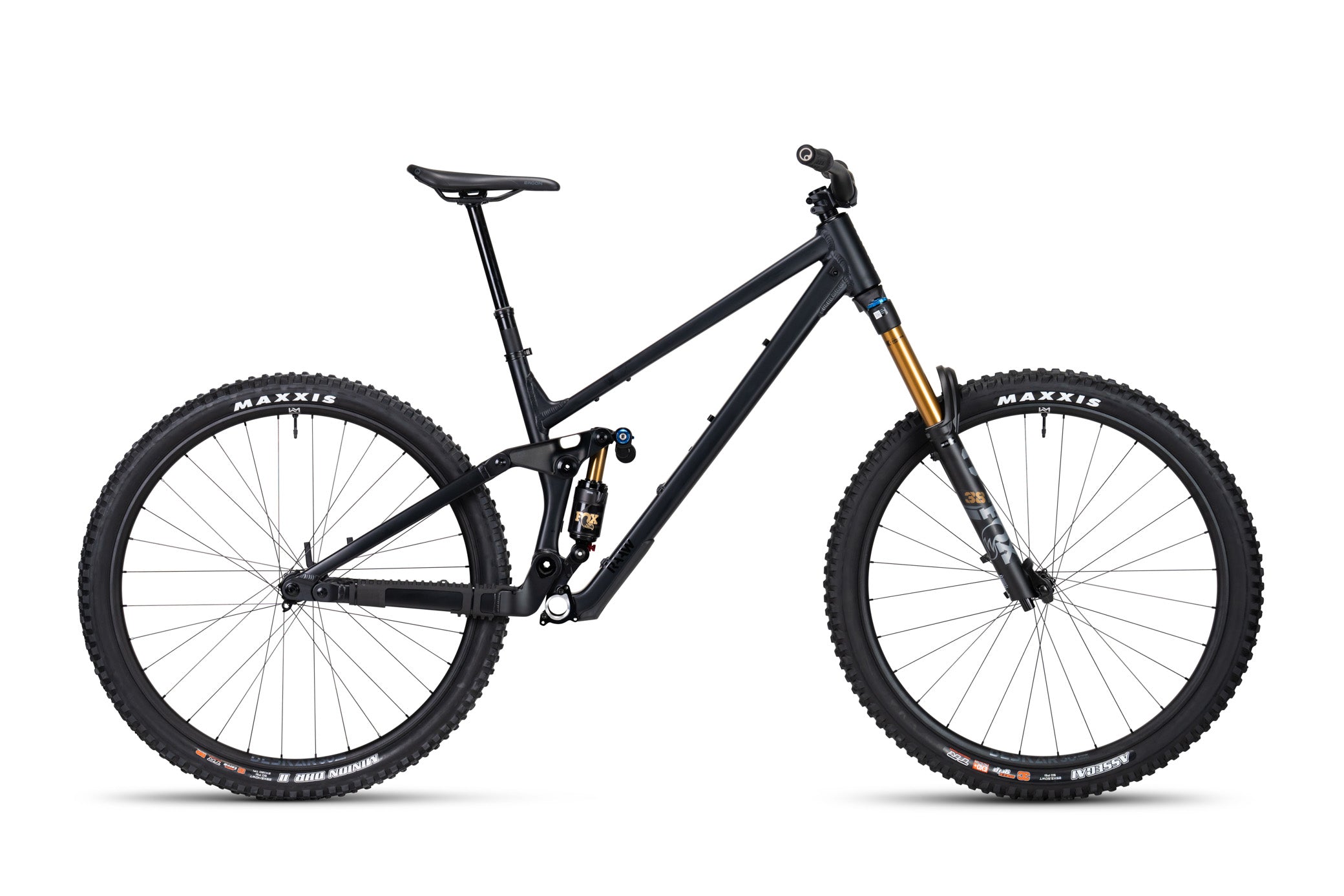

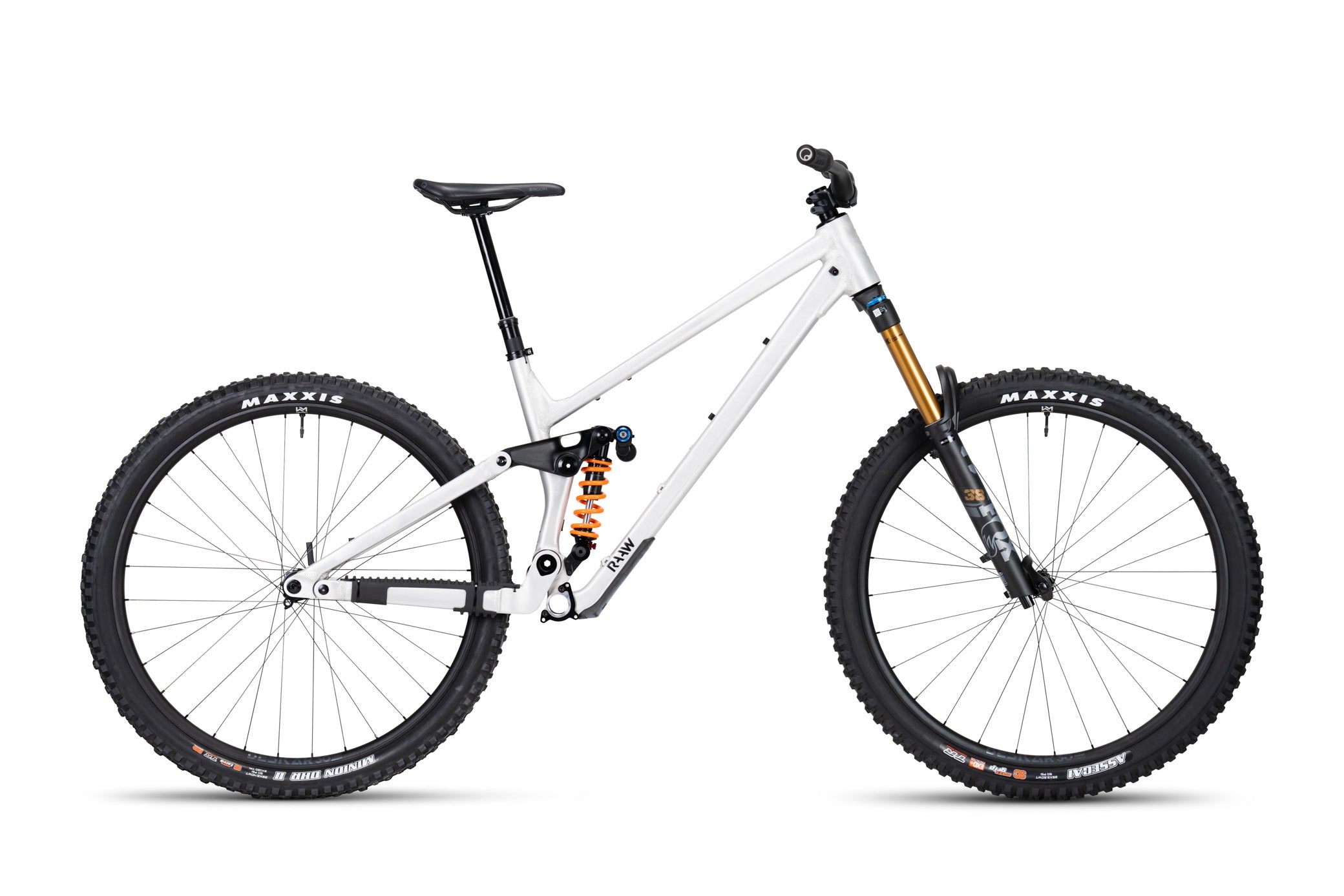

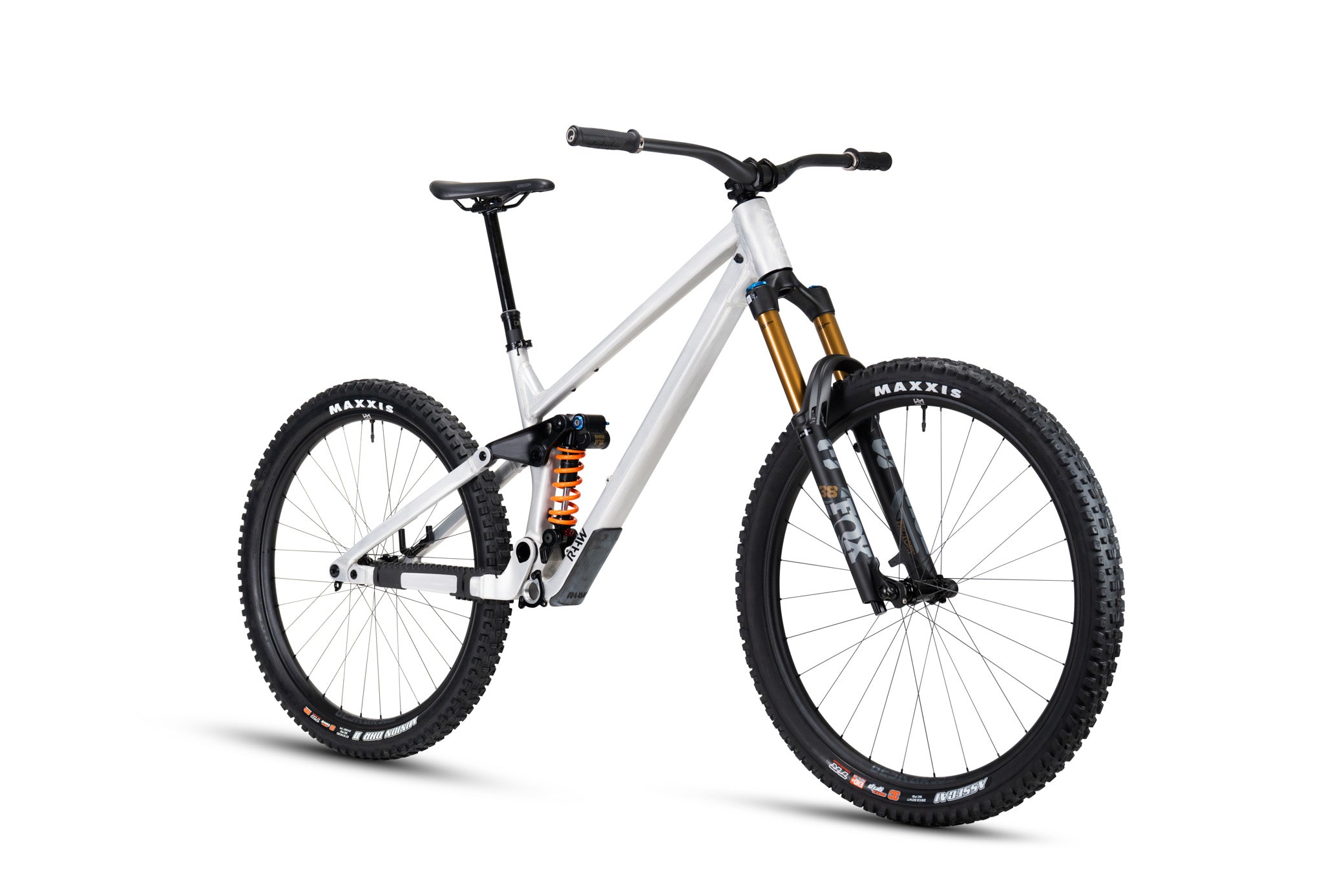

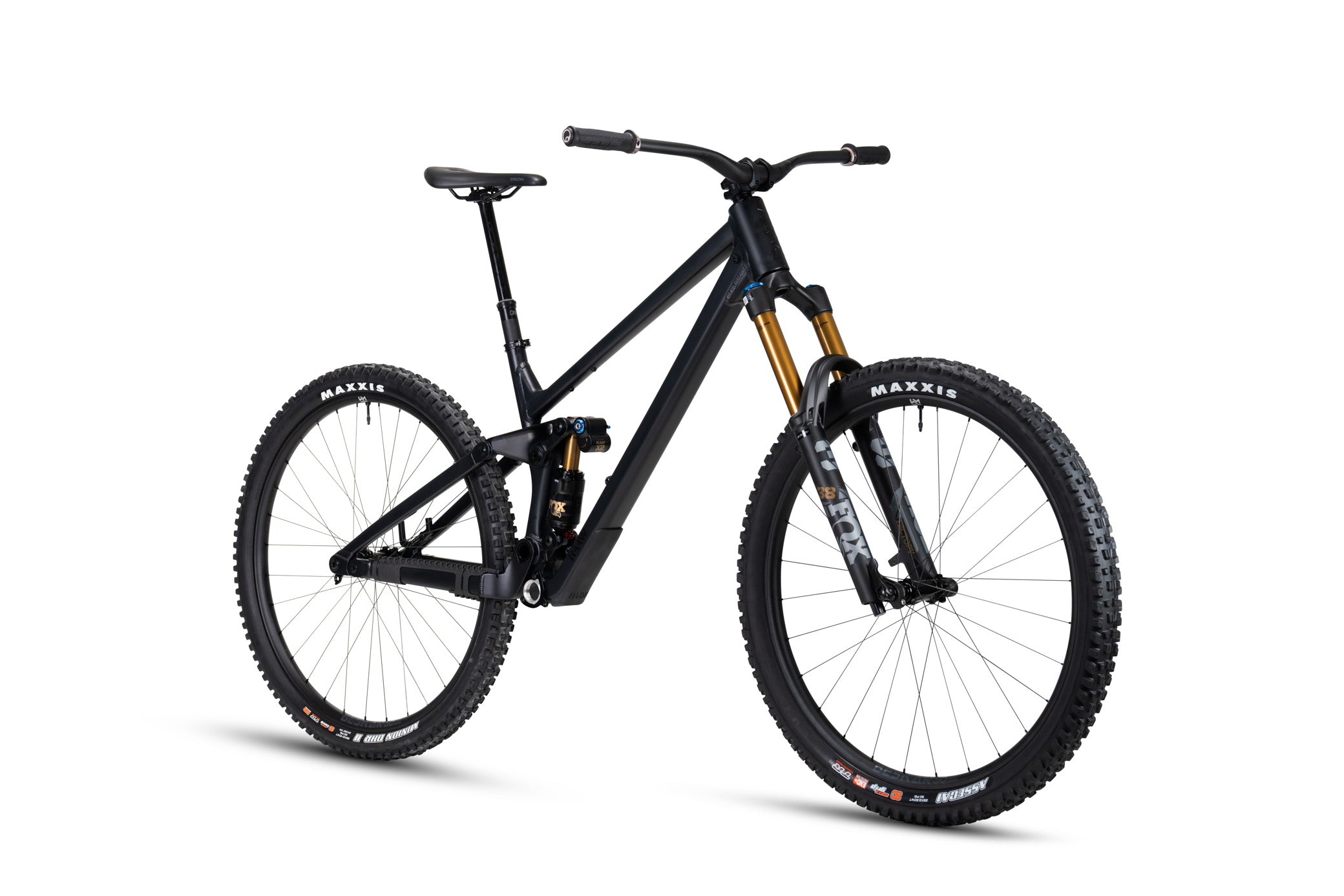

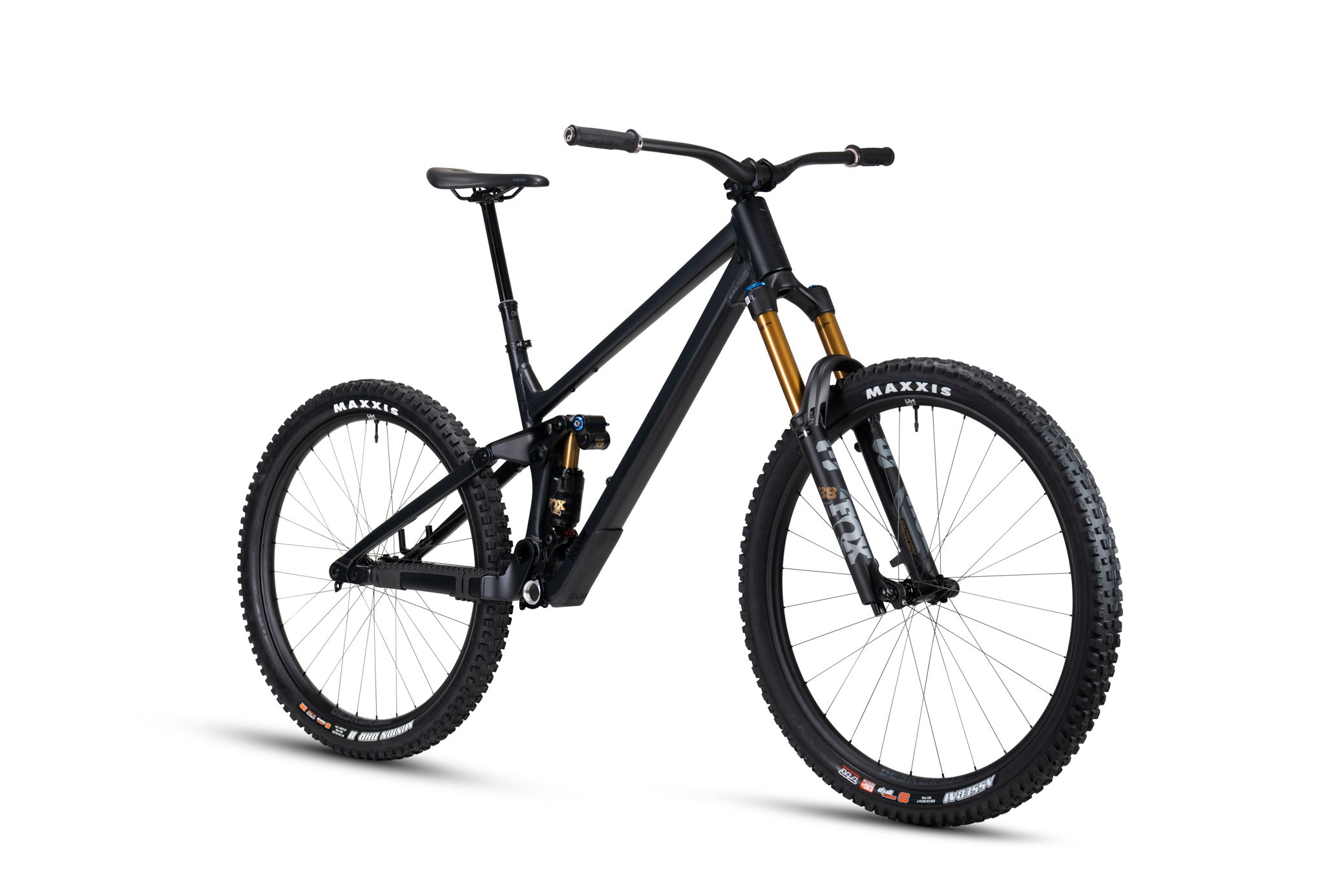

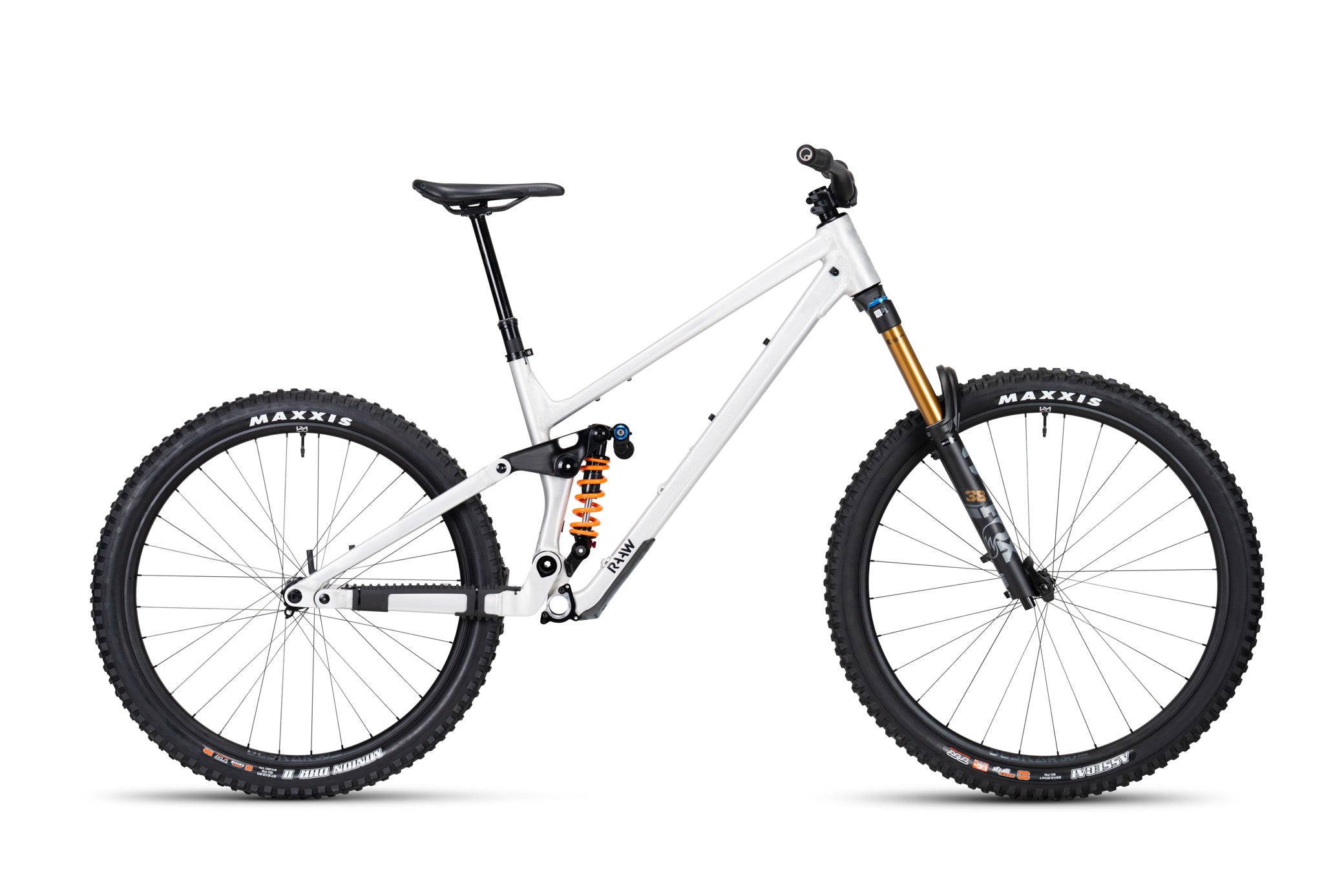

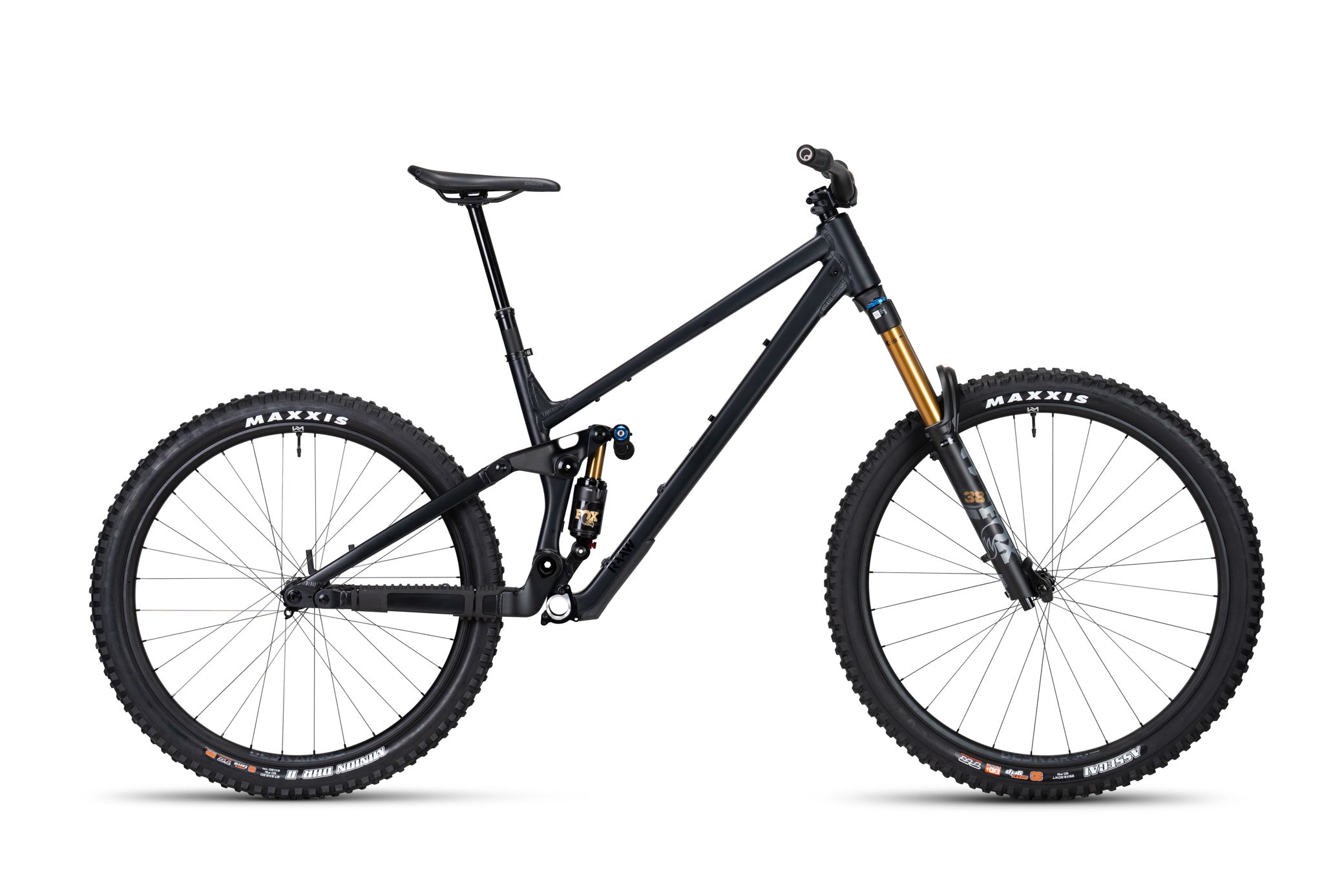

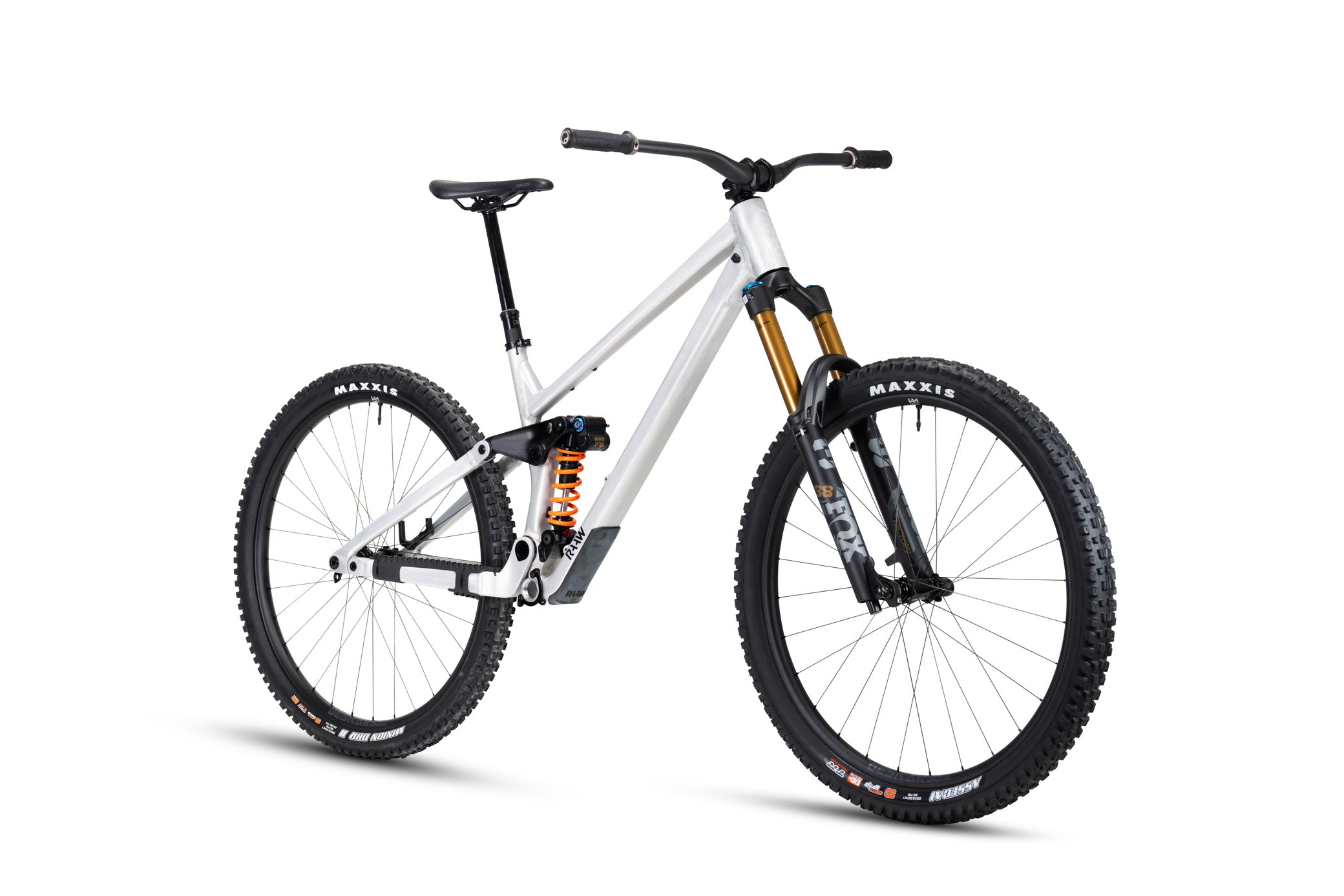

Madonna V3 Fox Factory Rolling Chassis

Das Madonna V3 ist das potenteste, anpassbarste und haltbarste Bike, das wir je entwickelt haben. Es brilliert auf den härtesten Trails, meistert jeden Anstieg und überzeugt auch auf langen Touren. Wir haben neue Einstellmöglichkeiten ergänzt und es so vielseitiger denn je gemacht. Natürlich haben wir dabei den Fokus auf Haltbarkeit und Langlebigkeit nicht verloren. Egal was du vorhast - die vierte Generation des Madonna hält dir den Rücken frei.

Mit dem Rolling Chassis-Kit bieten wir dir eine hochwertige Basis für deinen individuellen Madonna-Aufbau. Mit dem mitgelieferten Komponenten-Paket bist du im Nu Startklar und hast trotzdem noch jede Menge Freiraum um dein persönliches Bike-Kunstwerk zu erschaffen - wer will denn schon ein Bike von der Stange?

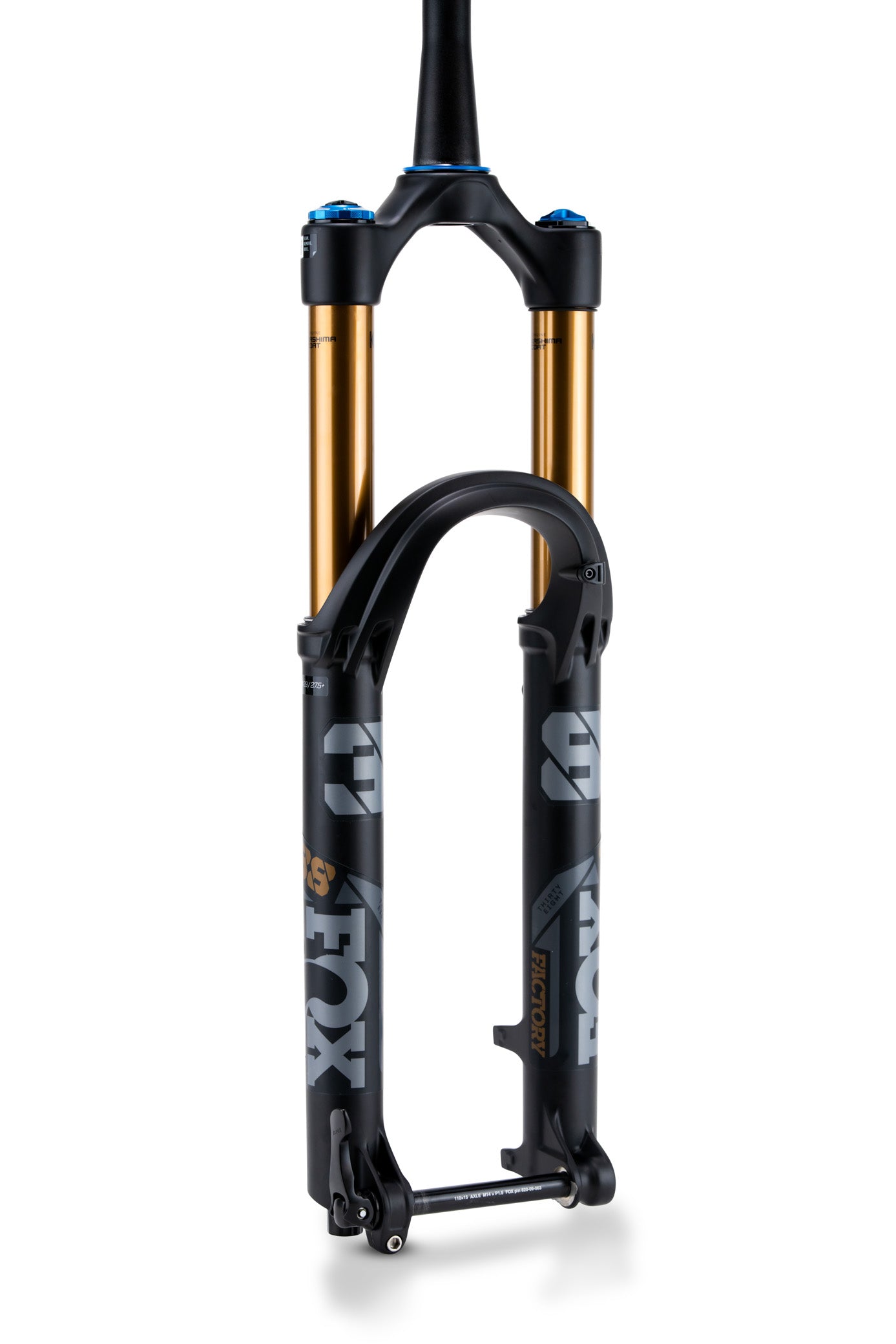

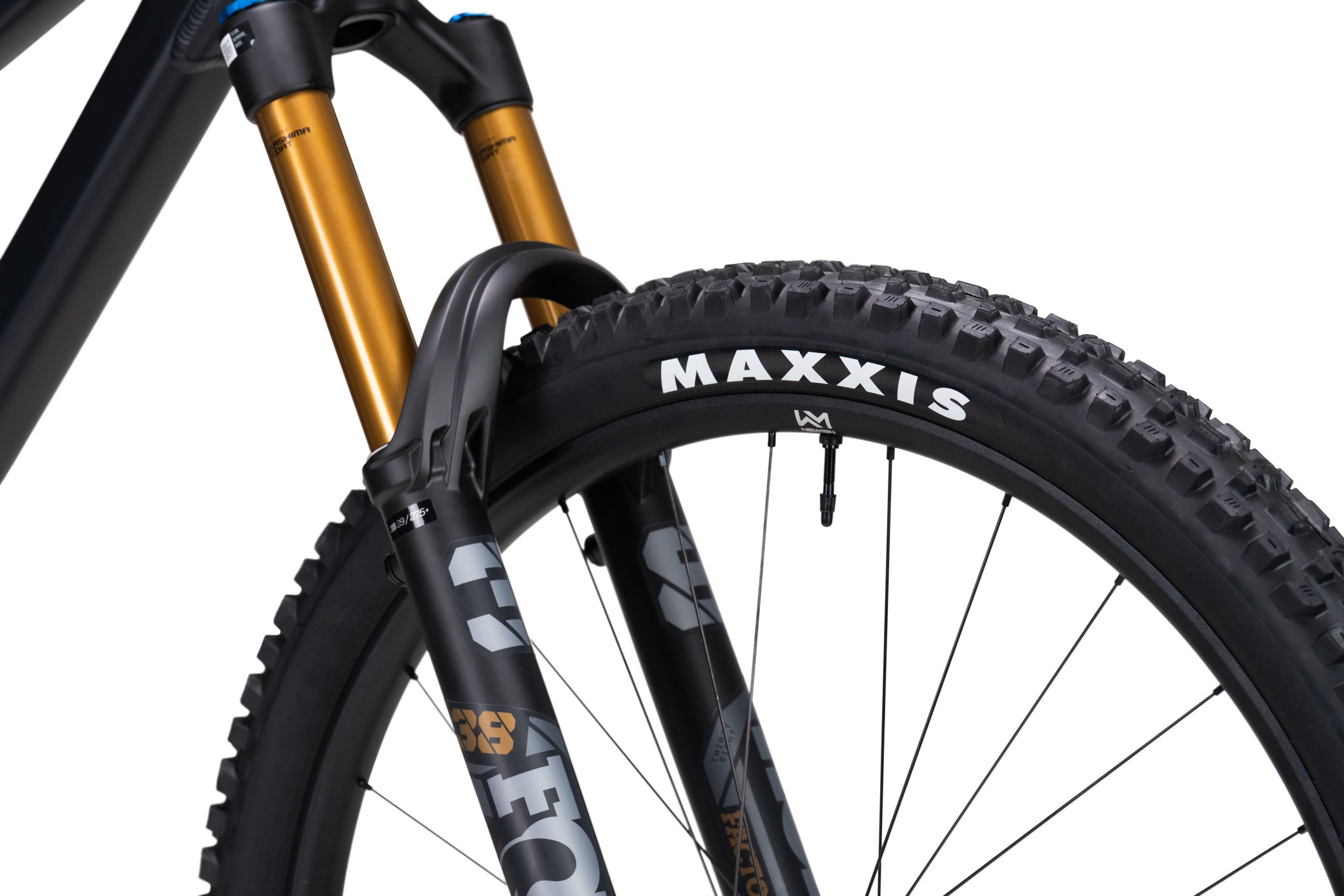

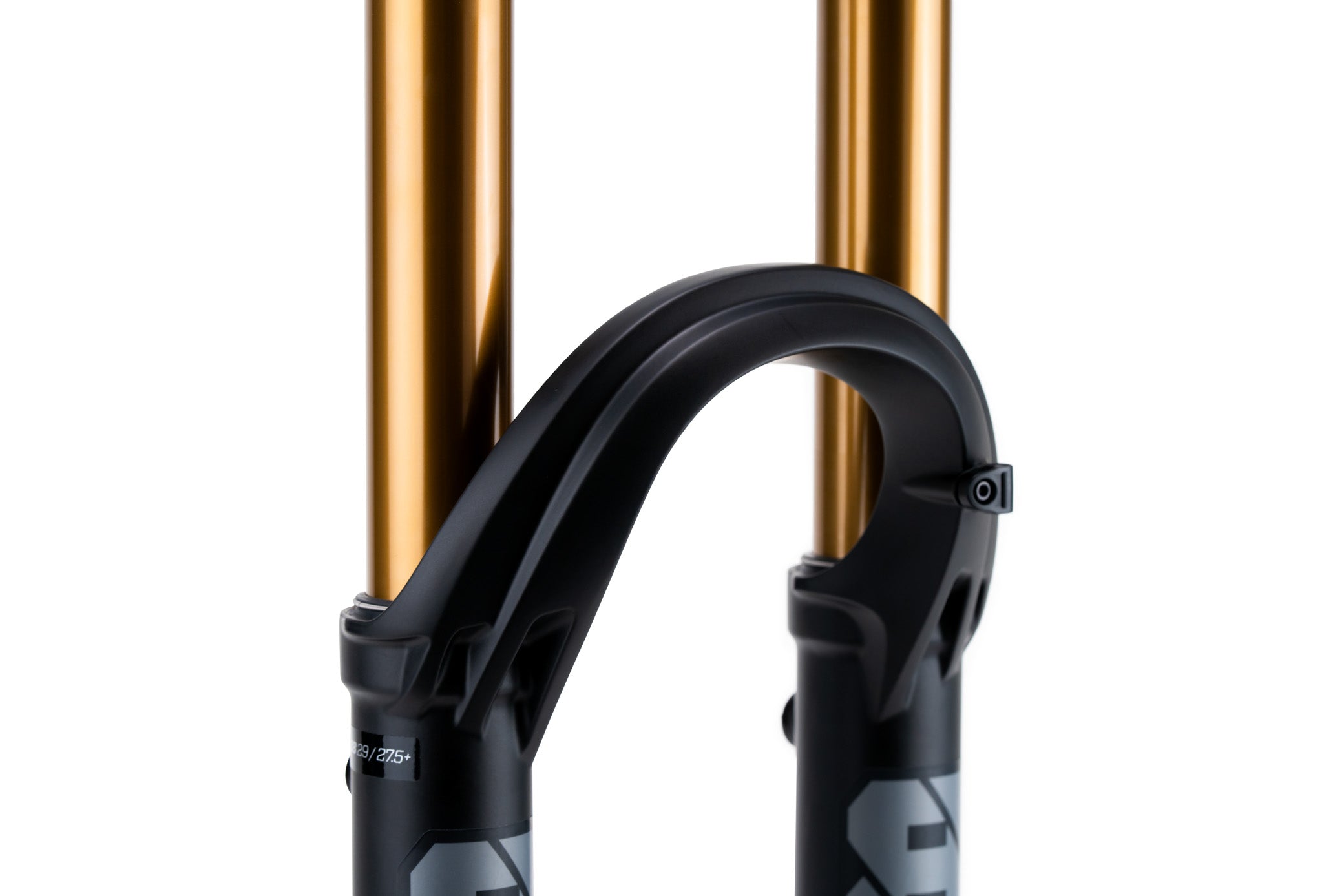

Zum Rahmen liefern wir eine Fox 38 Factory GRIP X2 Federgabel, die du mit deinem bevorzugten Öhlins-Dämpfer am Heck kombinieren kannst. Alternativ bieten wir das Rolling Chassis auch mit Fox-Fahrwerk an, klicke dazu hier.

Die mitgelieferte Sattelstütze ist eine OneUp Components Dropper V3, die dir die Wahl zwischen 150 mm und 240 mm Hub bietet, um jedem Fahrer ein optimales Setup zu ermöglichen. Die OneUp V3 Lenker-Remote ist im Lieferumfang enthalten. Wenn du dir unsicher bist, welcher Sattelstützenhub für deine Sattelhöhe passend ist, klicke hier für weitere Informationen.

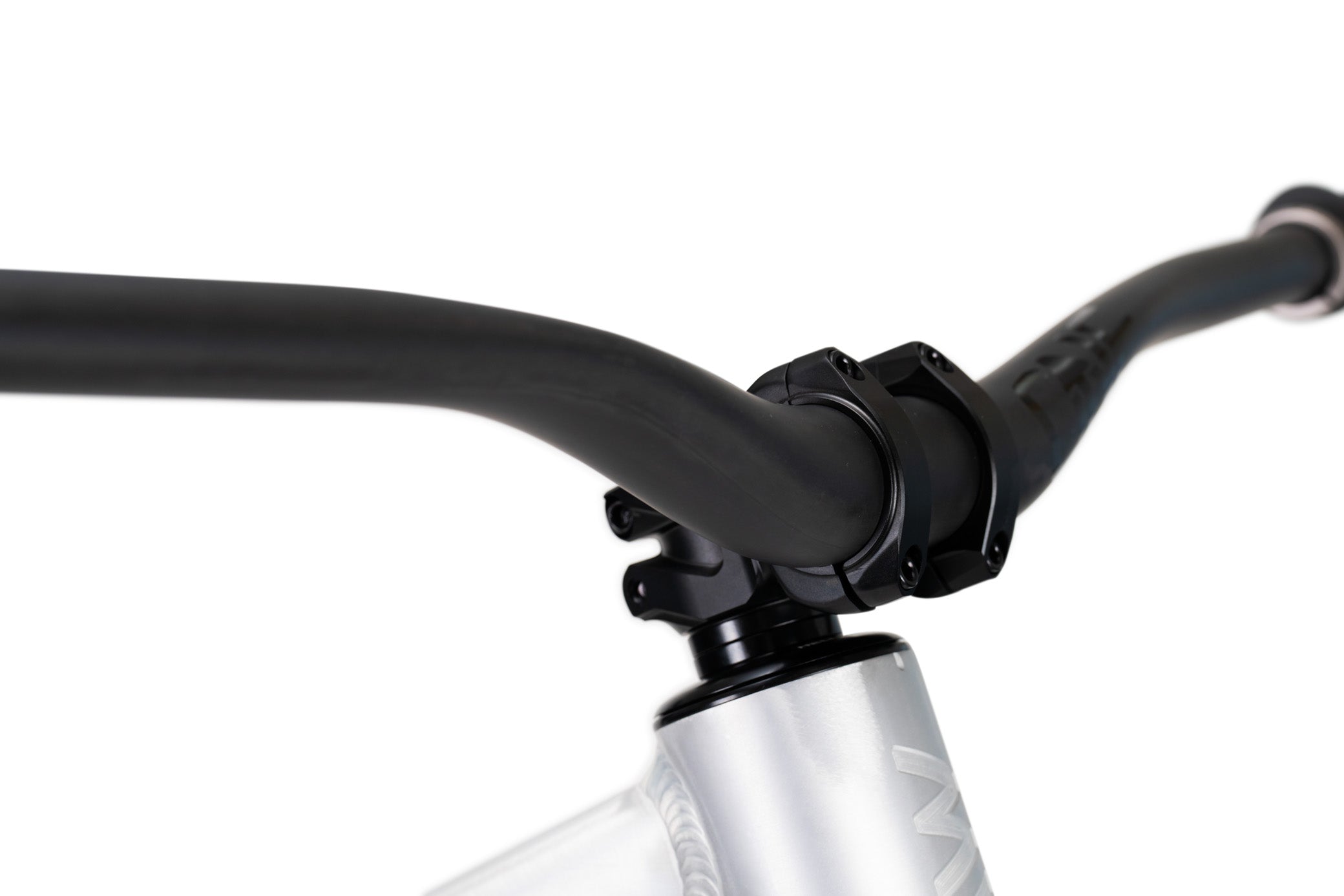

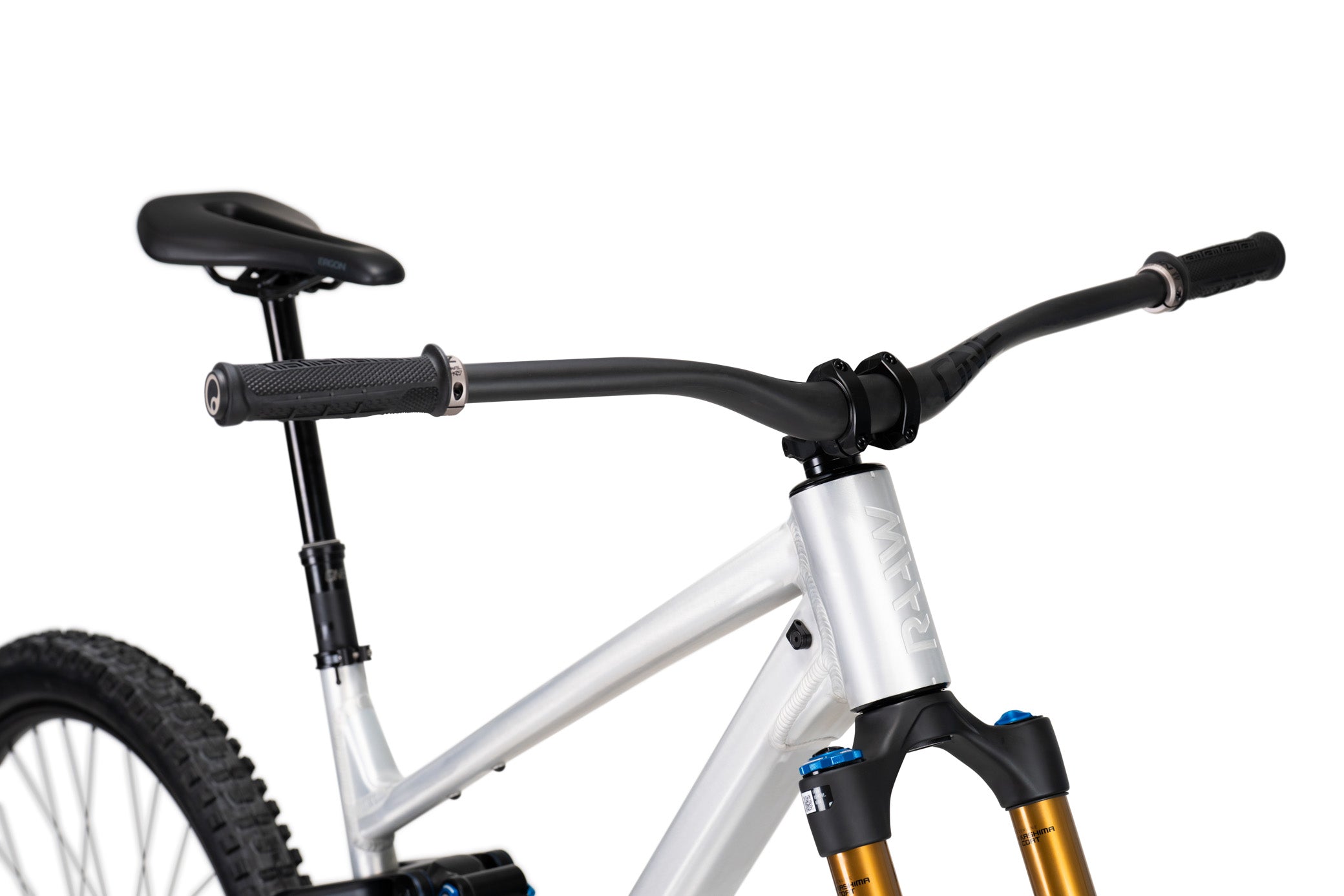

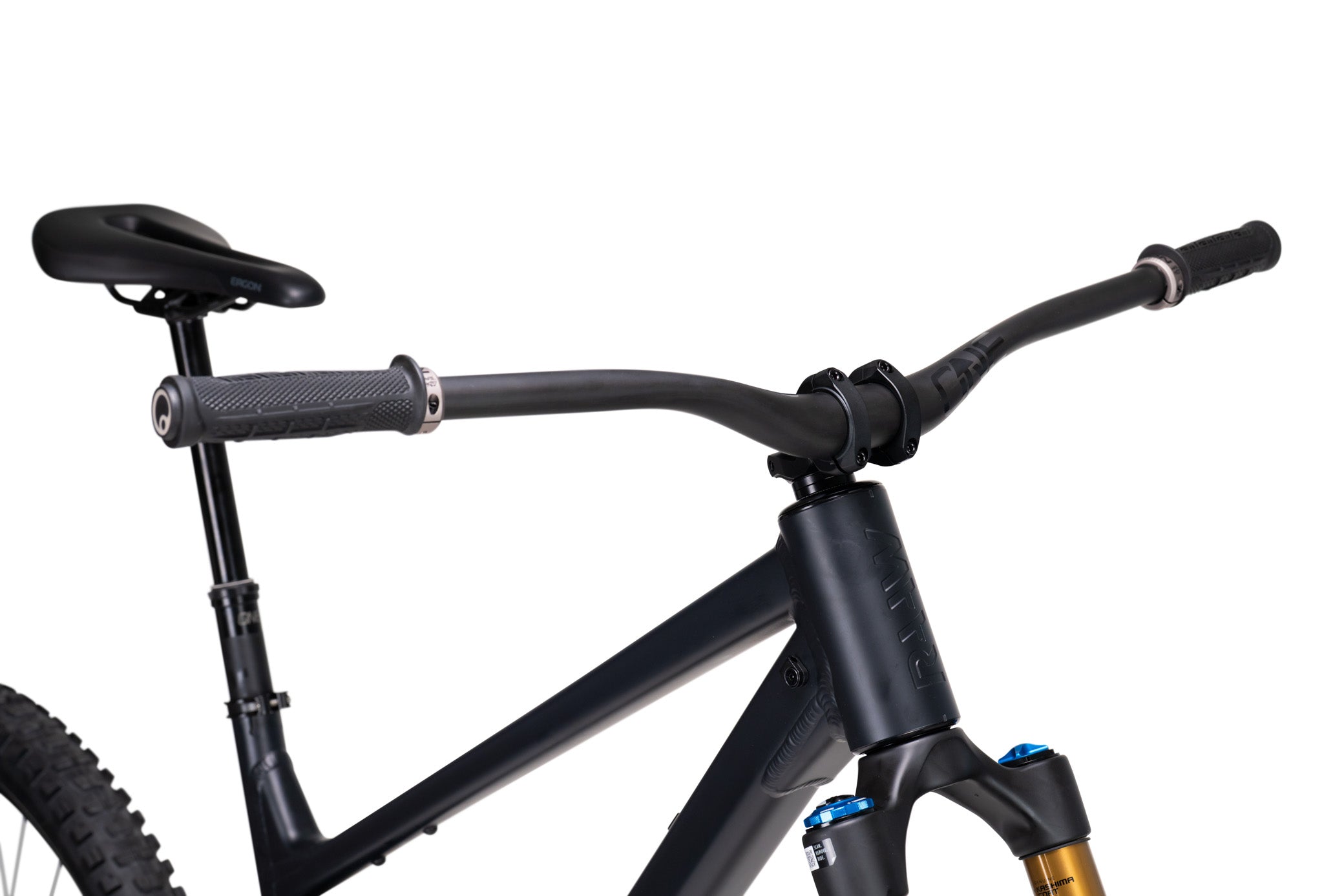

Für das Cockpit setzen wir auf bewährte OneUp-Komponenten und bieten dir den Vorbau in verschiedenen Längen und den Carbon-Lenker mit wahlweise 20 mm oder 35mm Rise an, damit du dich von Anfang an wohl fühlst. Die Ergon GD10 Griffe und ein Ergon SM10 Enduro Sattel sind im Paket enthalten. Solltest du dir unsicher sein, welche Kombination am besten für dich geeignet ist, klicke hier für weitere Informationen zum Cockpit-Setup.

Abgerundet wird das Rolling Chassis durch die optionalen DT Swiss EX1700 oder Newmen Beskar 30 Enduro Laufräder. Beide Optionen sind als 29" oder 29"/27.5" Varianten verfügbar. Auch beim Freilauf hast du die Wahl zwischen Sram XD oder Shimano Microspline. Als Bonus erhältst du die Maxxis Assegai in der EXO+ Karkasse auf dem Vorderrad und Maxxis Minion DHR II in der DoubleDown Karkasse auf dem Hinterrad. Diese Kombination ist aktuell in fast allen Lebenslagen unser Favorit. Wenn du dein Rolling Chassis ohne Laufräder bestellst, sind auch die Maxxis Reifen, das Felgenband und die Ventile nicht im Lieferumfang enthalten.

Damit du direkt mit dem Aufbau loslegen kannst, haben wir die Lagerschalen des Cane Creek Hellbender-70-Steuersatzes bereits in den Rahmen eingepresst und den Gabelkonus montiert. Das Tubelessband und die Ventile sind ebenfalls bereits installiert. Die restlichen Komponenten sind nicht vormontiert - so kannst du dein neues Bike und seine technischen Details von Grund auf kennenlernen.

Übrigens: Unser Support ist natürlich immer für dich da, wenn du Hilfe beim Aufbau brauchst und dir unsere umfangreiche Knowledge-Base nicht weiterhilft.

Wenn du mehr über die Dämpferoptionen, die zwei verschiedenen Rocker Links oder die richtige Vorbaulänge für dich wissen möchtest, findest du alle Details über das Madonna V3 auf dieser Seite.

Die Rahmen werden standardmäßig mit dem in der Auswahl angegebenen Rocker-Link ausgeliefert. Solltest du einen anderen Rocker-Link wünschen, schreib uns bitte eine E-Mail an hello@raawmtb.com und wir überprüfen die Verfügbarkeit der gewünschten Konfiguration.

Geometrie

S M L XL XXL
Reach 430 455 480 505 530
Stack 637 650 664 677 677
Kettenstrebenlänge 445 445 450 455 455
Tretlagerabsenkung 35 35 35 35 35
Sitzrohrlänge 395 420 445 470 470
Sitzwinkel, effektiv 77 77 78 78 78
Lenkwinkel 64 64 64 64 64
Radstand 1216 1248 1284 1320 1346
Körpergröße in cm 158 - 170 167 - 180 177 - 190 186 - 199 195 - 208

(alle Maße in mm, außer für Winkel)

Rahmen-Spezifikationen

Federweg hinten / vorne 160 / 170 mm

Laufradgröße 29” (740–755 mm) (27,5” Option Hinterrad)

Max. Reifenbreite 2.6” (66 mm)

Reifenfreiheit 84 mm

Hinterradnabe 148*12

Schaltung nur 1-fach, Boost, max. 36er-Kettenblatt (UDH / T-Type Option)

Tretlager 73 mm BSA / ISCG05

Bremsaufnahme 203 mm Postmount

Sitzrohrdurchmesser 31.6 mm innen, 35 mm außen

Zuginnenverlegung Variostütze ja

Max. Einstecktiefe Sattelstütze S 220 mm / M 245 mm / L 268 mm / XL & XXL 294 mm

Steuersatz 56 / 56 Zero stack

Zugverlegung komplett außenliegend

Dämpferhardware inkl. Industrielager & Lagerhardware

Lager Hauptdrehpunkt 2 x 6906-2RS1 (47*30*9)

Lager Rockerdrehpunkt 2 x 6002-2RS1 (32*15*9)

Sonstige Lager 8 x 6902-2RS1 (28*15*7)

Empfohlenes Gabelmaß Achse - Gabelkrone: 587,7 mm – Offset: 44 mm

Dämpfereinbaumaße 205*65 / 205*60 – Trunnion

Gewicht 3.9 kg (inkl. Hardware, Steckachse und Rahmenschutz, ohne Dämpfer, Größe M)

Material AL 6066 T6

Finish Optionen Mattschwarz & Alu-Raw mit mattem Klarlack

Rolling Chassis Spec

Rahmen RAAW Madonna V3
Steckachsenoption RAAW Steckachse (bei ausgewählter RAAW Sitzstrebe) oder RAAW X12 Steckachse 174 mm (bei ausgewählter UDH Sitzstrebe)
Sattelklemme RAAW
Steuersatz Cane Creek Hellbender 70
Dämpfer Fox Float X Factory, Fox Float X2 Factory MY24 oder MY26, Fox DHX2 Factory MY24 oder MY26 inkl. SLS Stahlfeder, Öhlins TTX2Air oder Öhlins TTX22m.2 inkl. Stahlfeder
Federgabel Fox 38 Factory GRIP X2, 29”/44/170mm
Sattelstütze OneUp Sattelstütze V3 inkl. Remote Hebel V3 (black) und 22.2 HB Klemmschelle (150mm, 180mm, 210mm oder 240mm)
Vorbau OneUp 42mm oder 50mm
Lenker OneUp Carbon Lenker 20mm  oder 35mm rise
Griffe Ergon GD10 Slim Black

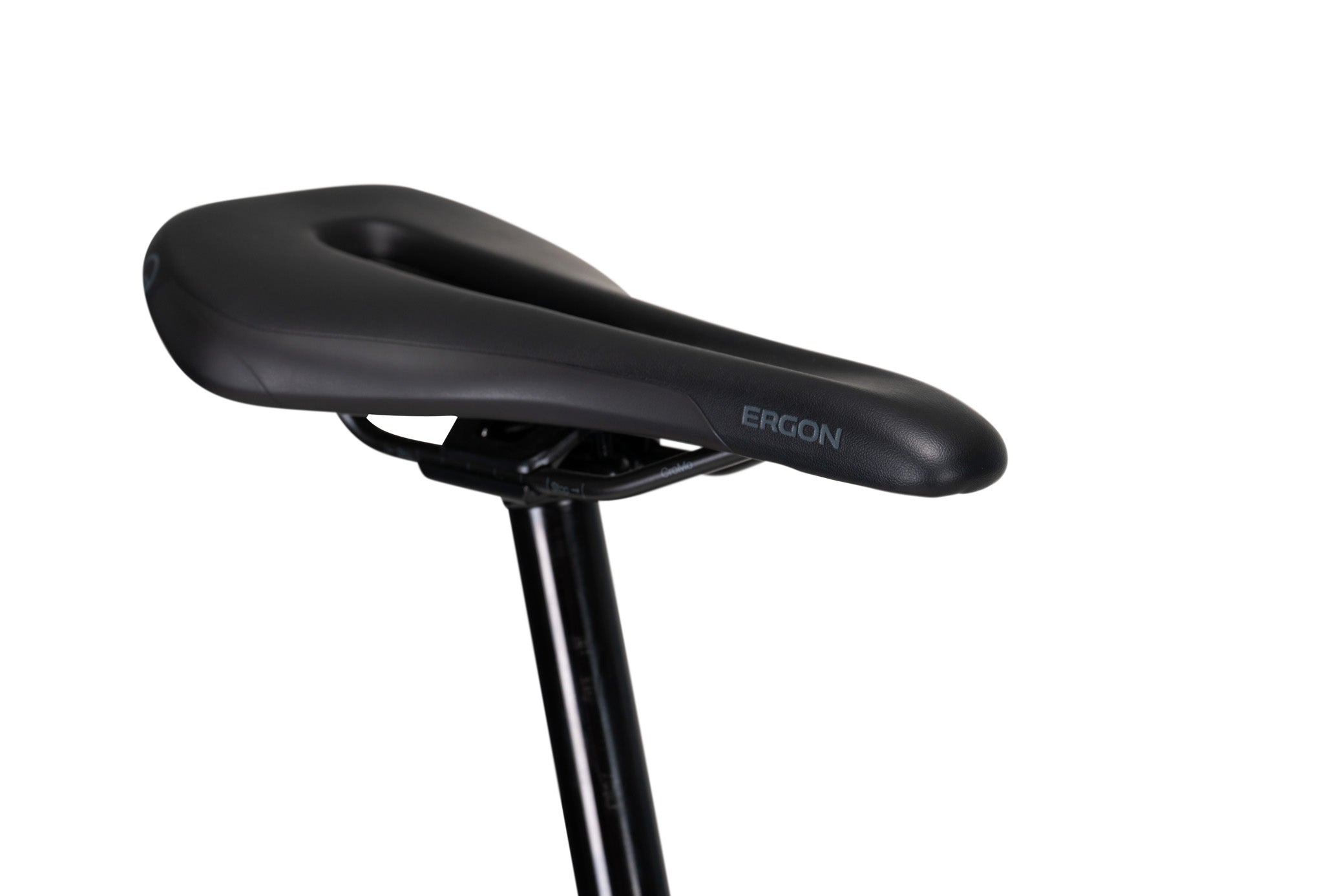

Sattel Ergon SM10 Enduro Men M/L
Optionale Laufräder DT Swiss EX1700 6 Bolt oder Newmen Beskar 30 Enduro, MS oder XD Freilauf, 29" oder 29"/27.5"
Vorderreifen Maxxis Assegai, 2.50WT, EXO+, 3C MaxxGRIP
Hinterreifen Maxxis, Minion DHR II, 2.40WT, DD TR, 3C MaxxTERRA
Tubeless Tubeless Ventile und tubeless Felgenband (ohne Dichtmilch)
Zubehör RAAW Kettenstrebenschutz, RAAW Unterrohrschutz, RAAW Sitzstrebenschutz, RAAW Schutzfolie (wenn ausgewählt), Owners Book, Welcome package

Lieferumfang

Lieferumfang Rolling Chassis

Das Madonna Rolling Chassis wird in zwei separaten Paketen versandt, eines enthält den Rahmen und die Komponenten, das andere die Laufräder. Diese Aufteilung ermöglicht eine effiziente und sichere Lieferung.

Lieferumfang des ersten Pakets:

Madonna V3 Frame Kit:

  • 1x RAAW Madonna V3 Rahmen
  • 1x RAAW Sattelklemme
  • 1x Schutzfolie für das Madonna (wenn ausgewählt)
  • 1x RAAW Kettenstrebenschutz
  • 1x RAAW Sitzstrebenschutz
  • 1x RAAW Unterrohrschutz
  • 1x Bremsaufnahme für 203 mm Bremsscheiben
  • Vollständige Hardware für die Dämpfermontage
  • Neun Kabelbinder
  • 1x Owners book
  • 1x Welcome package
  • 1x Cane Creek Hellbender 70 Steuersatz

Option RAAW Sitzstrebe

  • 1x RAAW Steckachse
  • RAAW 7075 Schaltauge für die mittige Position

Option UDH Sitzstrebe

  • RAAW X12 Steckachse 174 mm
  • UDH Schaltauge

Rolling Chassis Komponenten:

  • 1x Fox 38 Factory Grip X2, 29”/44/170mm
  • 1x OneUp Carbon Lenker, 800 mm Breite, 35 mm Klemmung, 8° back sweep, 5° up sweep, 20mm oder 35 mm rise
  • 1x OneUp Vorbau, 42mm oder 50 mm
  • 1x OneUp V3 Sattelstütze inkl. Remote V3 Hebel (schwarz) und 22.2 HB Klemmschelle (150mm, 180mm, 210mm oder 240 mm drop)
  • 1x Ergon SM10 Enduro Men M/L Sattel

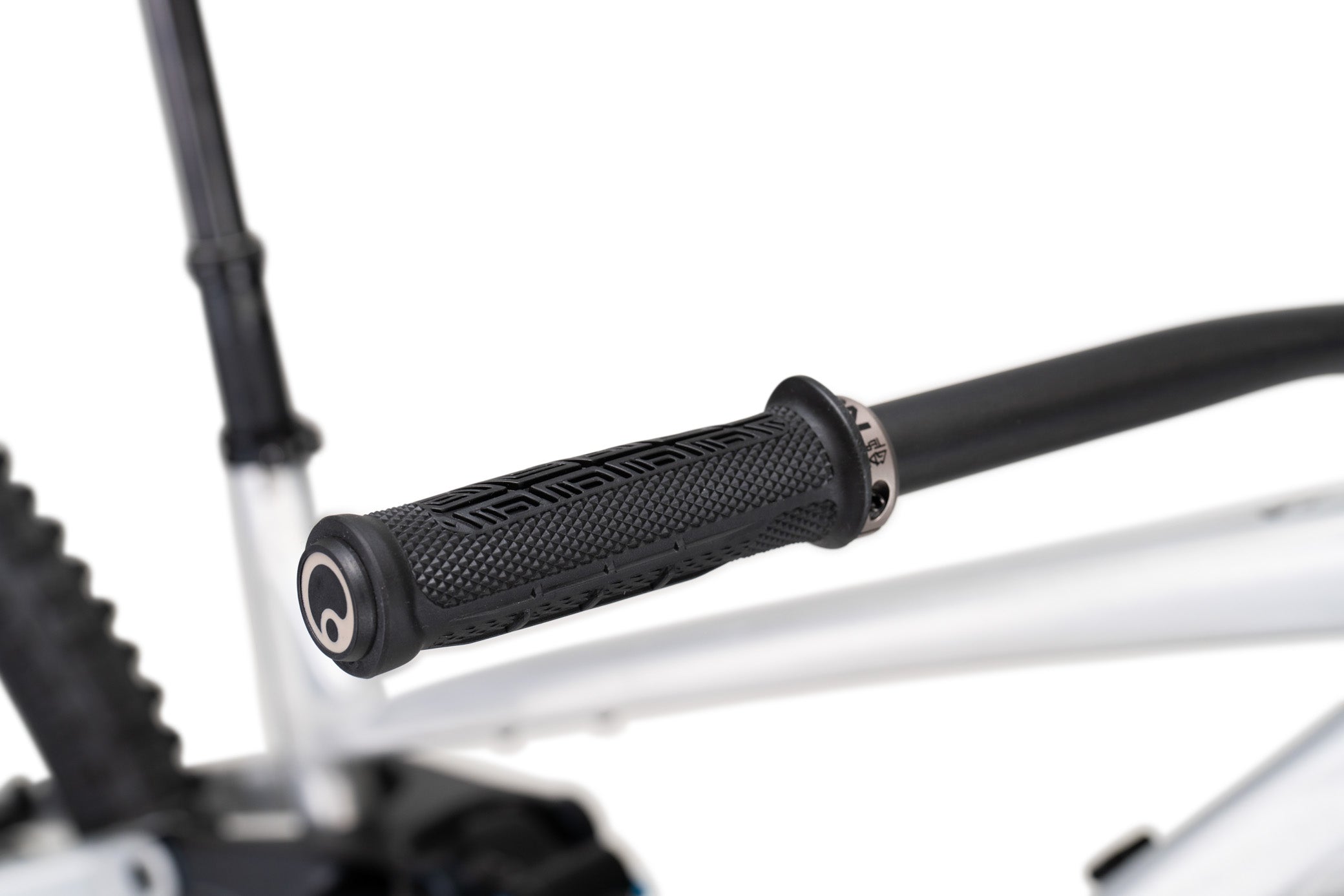

  • 1x Set Ergon GD10 Slim Black Griffe

Bei ausgewähltem Laufradsatz:

  • 1x Maxxis Assegai, 2.50WT, EXO+, 3C MaxxGRIP
  • 1x Maxxis, Minion DHR II, 2.40WT, DD TR, 3C MaxxTERRA

Dämpferoptionen:

  • 1x Fox Float X Factory, 2pos lever

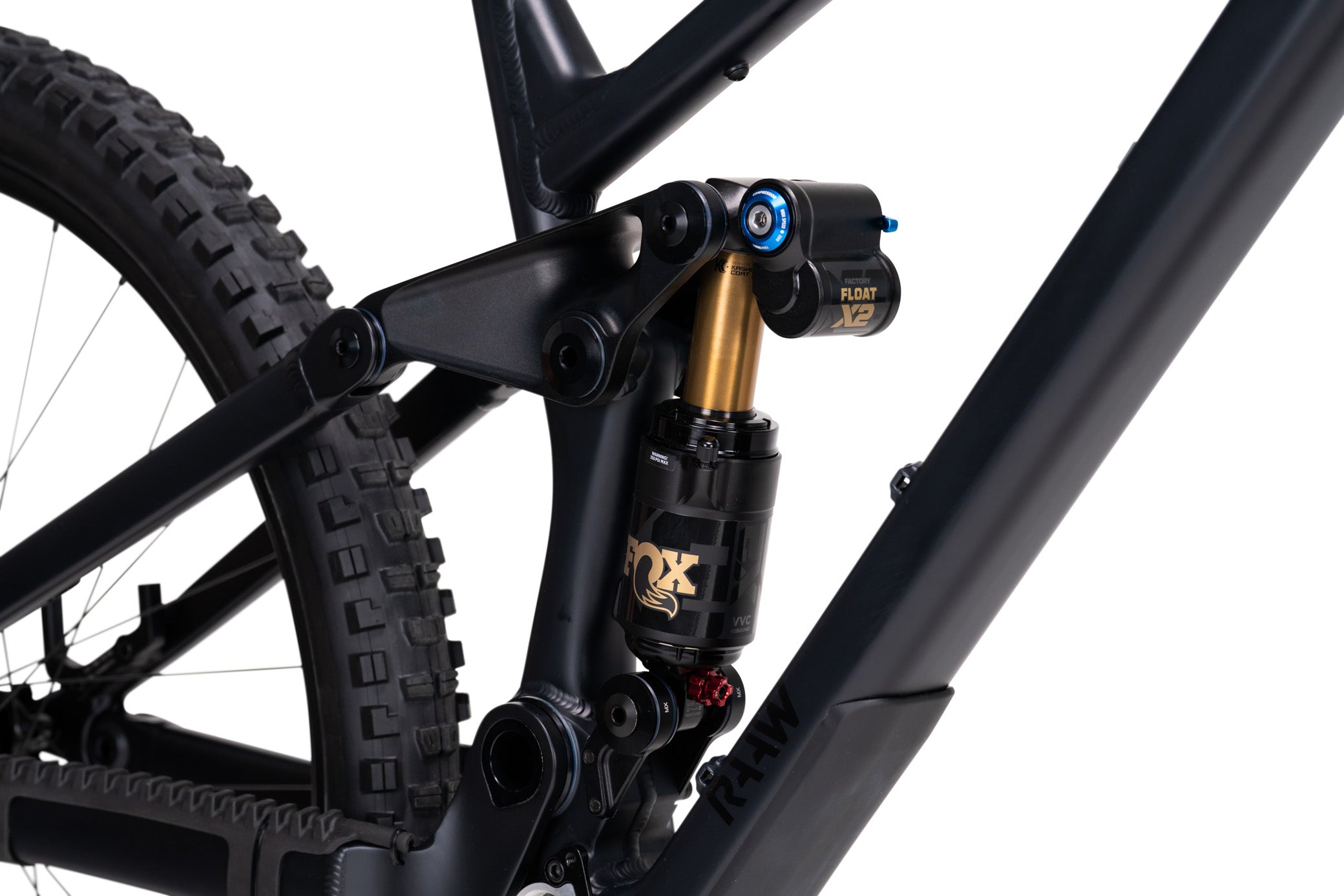

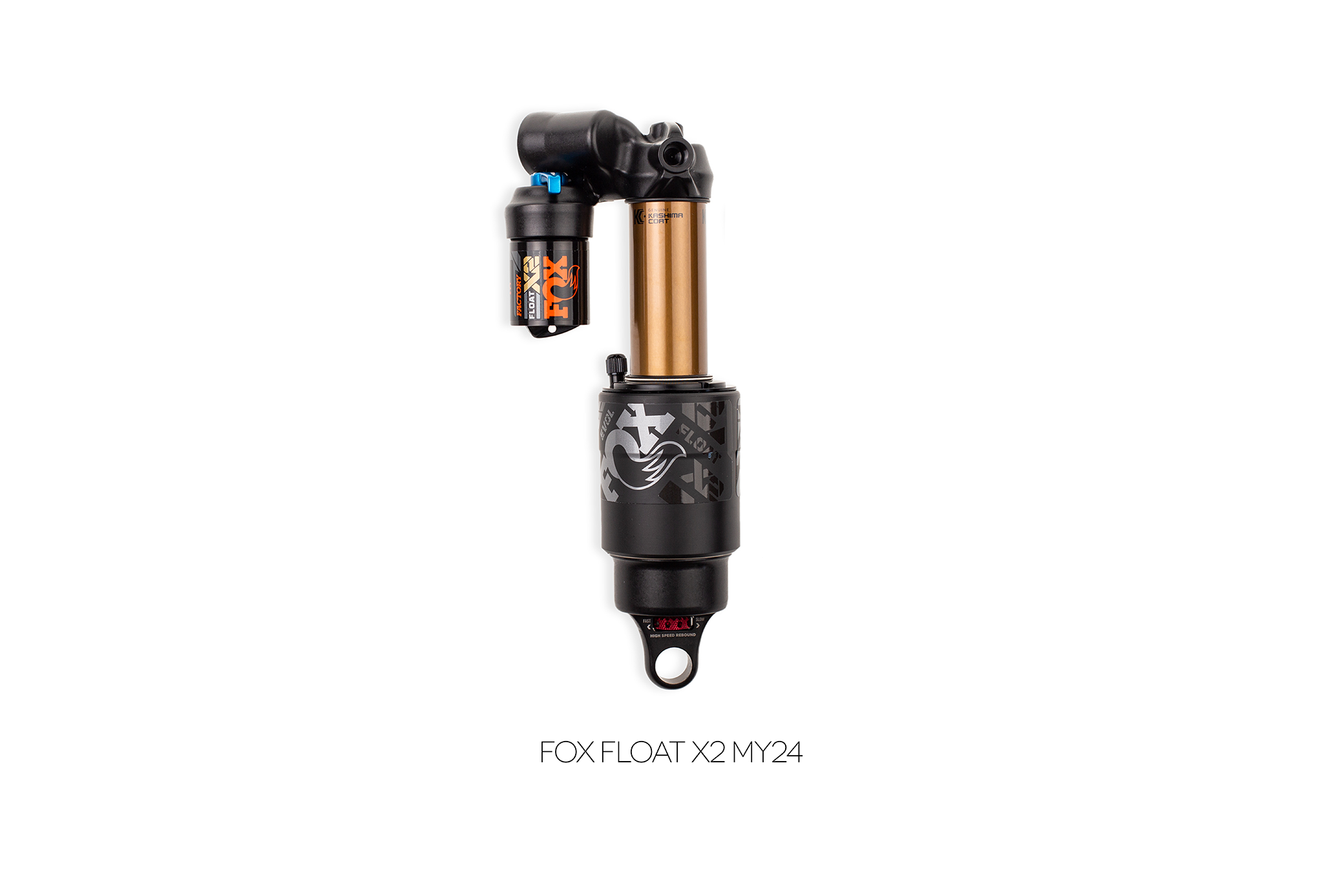

  • 1x Fox Float X2 Factory MY24, 2pos lever

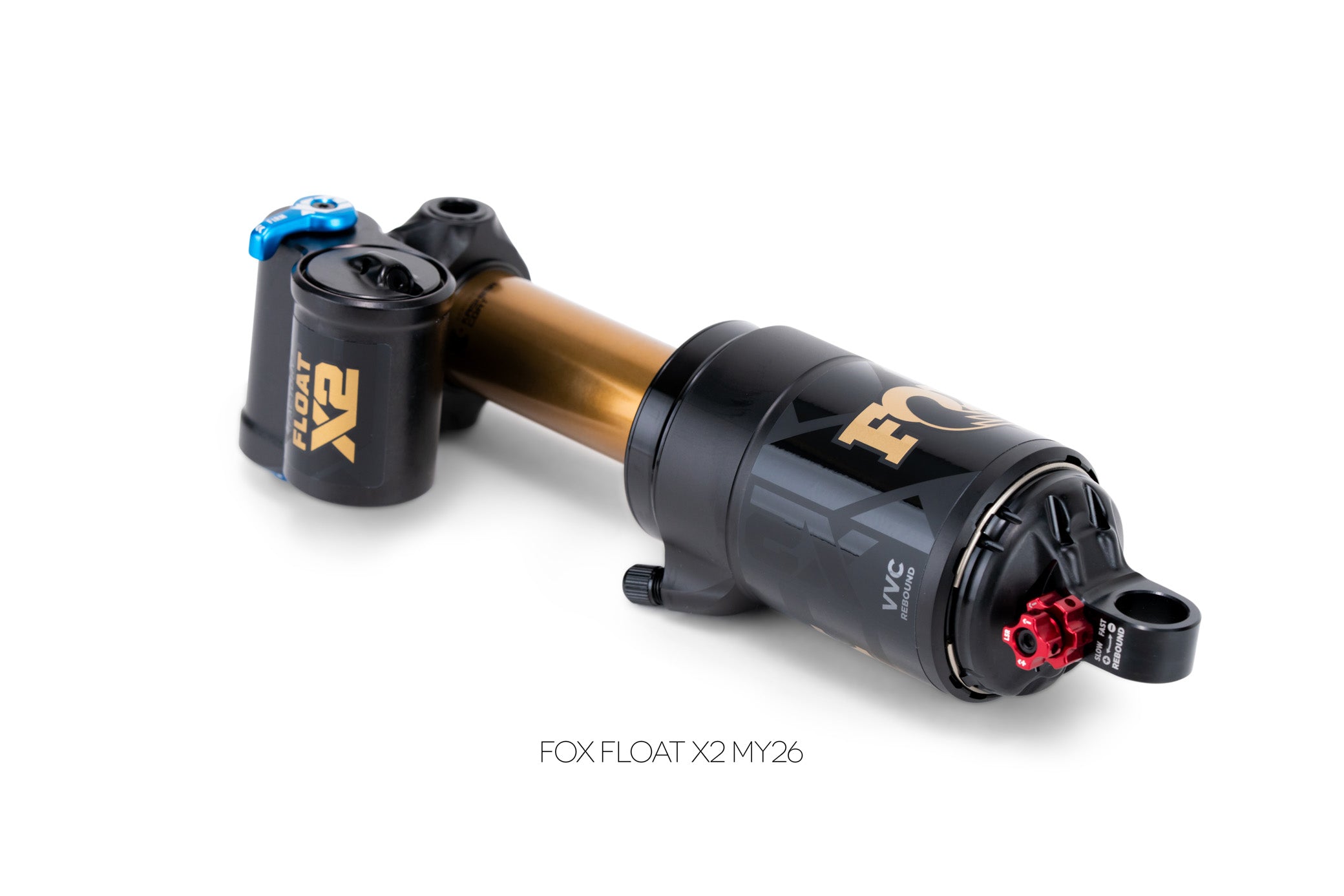

  • x Fox Float X2 Factory MY26, 2pos lever

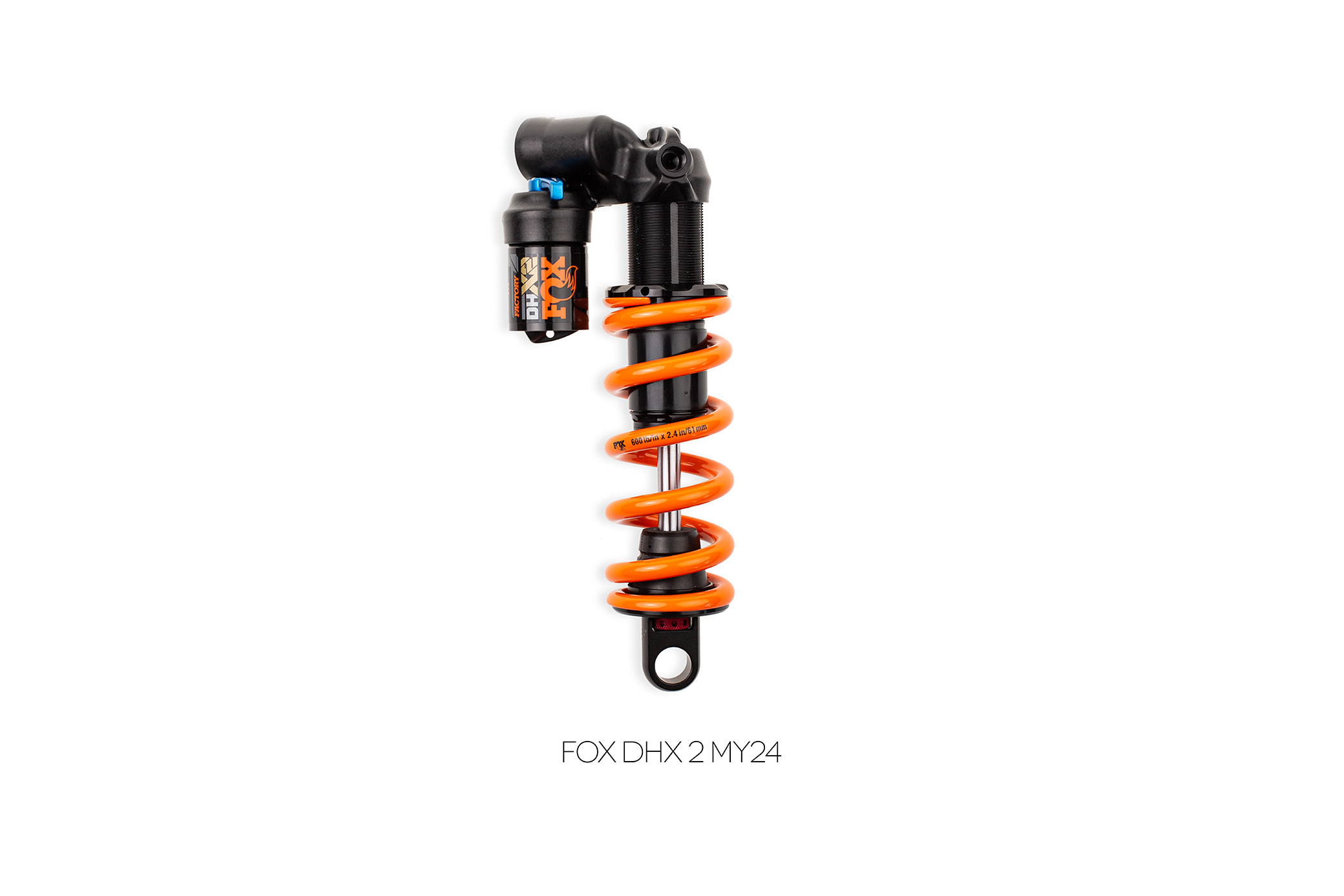

  • 1x Fox DHX2 Factory MY24, 2pos lever, inkl. Fox SLS Feder

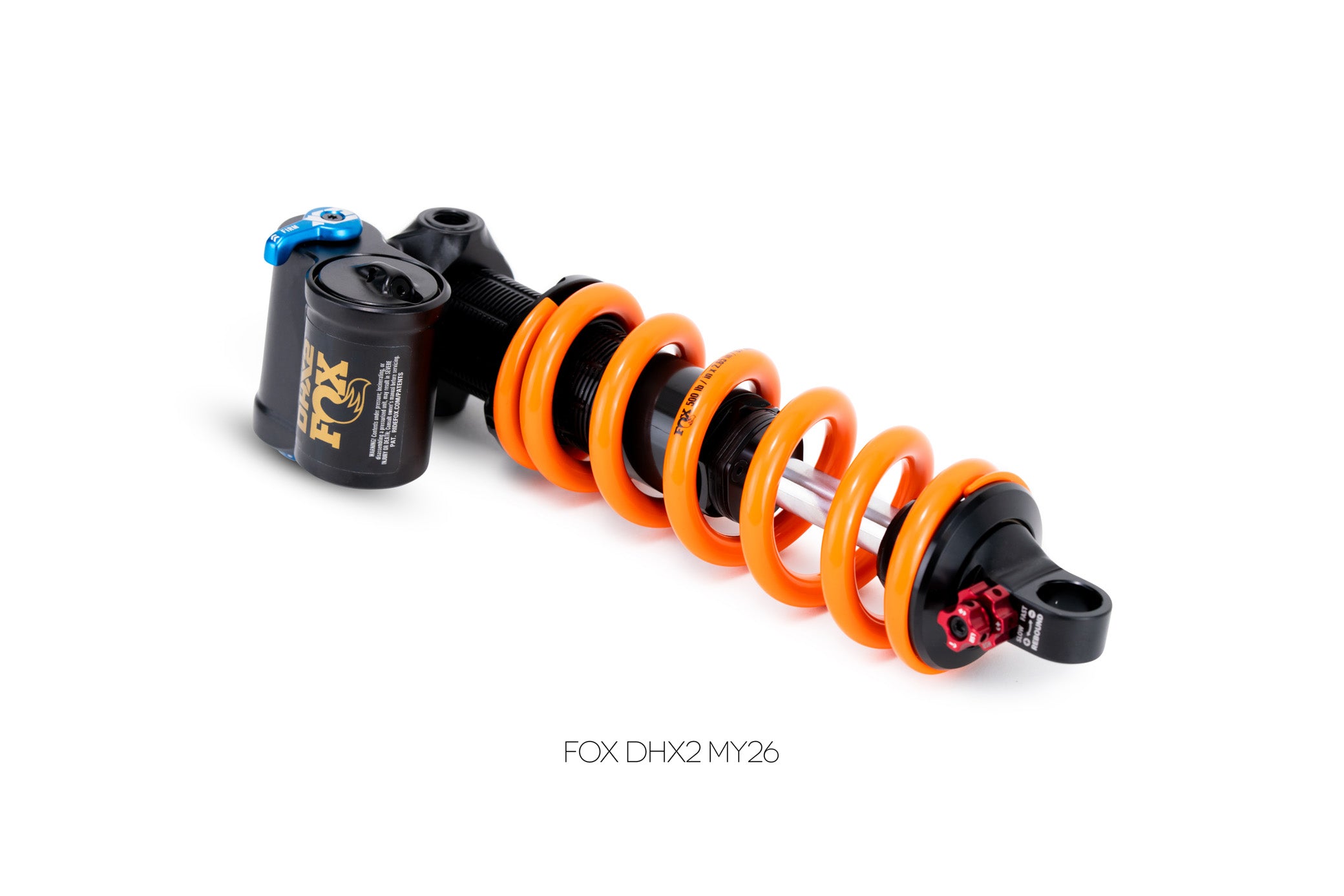

  • 1x Fox DHX2 Factory MY26, 2pos lever, inkl. Fox SLS Feder

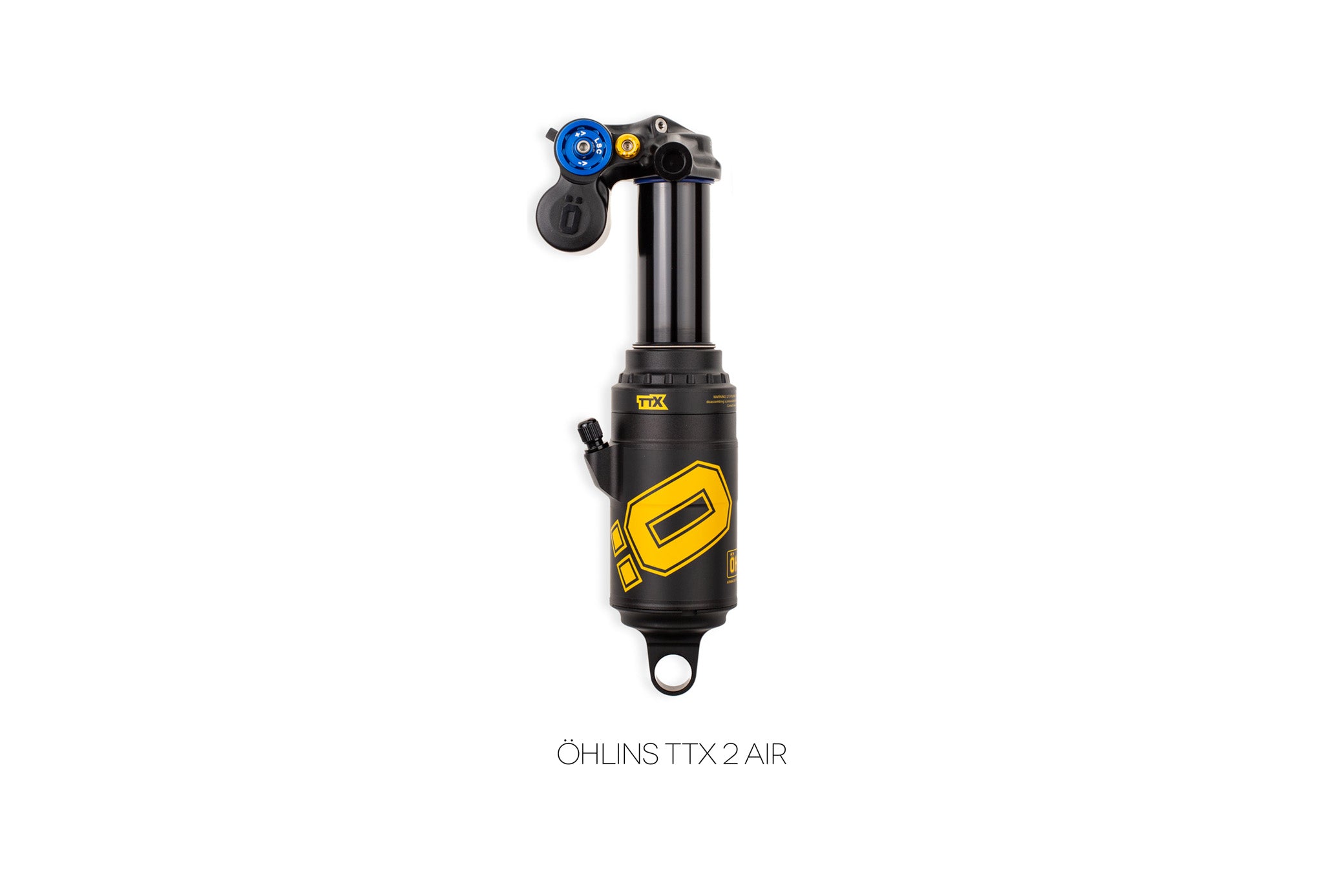

  • 1x Öhlins TTX2Air

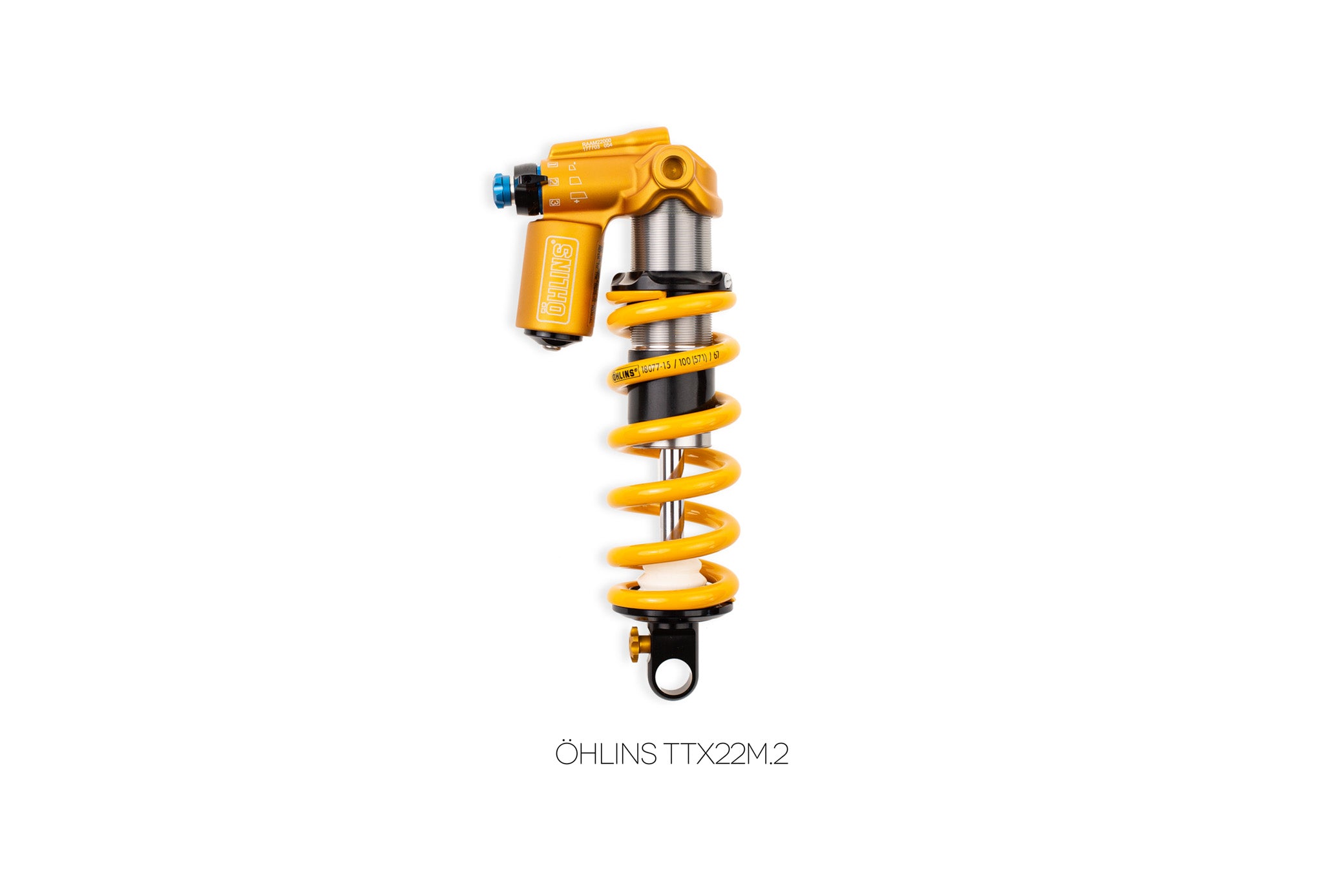

  • 1x Öhlins TTX22m.2 inkl. Stahlfeder

Lieferumfangs des zweiten Pakets: (bei ausgewähltem Laufradsatz)

  • 1x DT Swiss EX1700 oder Newmen Beskar 30 Enduro Laufradsatz
  • 29" oder 29"/27.5 , 15x110 und 12x148 Nabenbreite, 6-Loch Bremsscheibenaufnahme
  • SRAM XD Freilauf oder Shimano Micro-Spline-Freilauf
  • alle Optionen inkl. Felgenband (ohne Dichtmilch)
  • 2x Tubeless Ventil
Factory Grade Support Included

Wenn du ein RAAW fährst, fährst du nie allein. Dein Rahmen kommt nicht nur mit umfassender Dokumentation und hilfreichen Guides, sondern auch mit einem direkten Draht zu unserem Team.

Customer Reviews

Based on 100 reviews
94%
(94)
6%
(6)
0%
(0)
0%
(0)
0%
(0)
E
Eamon M.

So far so good! Bike is an amazing machine! Can't wait for more adventures with it.

C
Collin
Perfect right out of the box

Unboxing the bike was a blast, packaged perfectly and all parts were protected. Installing all the parts was pretty easy with the external cable routing, at first I wasn’t sure if I would be happy with the external cable routing, but the routing is super clean. After my first ride on the bike I felt right at home after the first lap, a feeling not many bikes can give you. After a couple of rides the bike feels even better.

Super stoked to call this my bike, and it has been my best purchase of the last couple of years.

C
Christian C.
Silencieux et positionné / Silent and planted

Après avoir eu 3 vélos en carbone et des problèmes d’epoxy sur mes 2 derniers (Ibis Ripley et Ibis Ripmo), j’ai décidé d’essayer quelque chose de différent. Tout d’abord, je voulais essayer d’en faire un vélo le moins américain que possible étant donné le contexte politique actuel. C’est pour ça que j’ai choisi ce cadre et la plupart des composantes. Je savais que ça serait un peu plus lourd, mais je n’ai jamais eu de problème à pédaler jusqu’en haut de la montagne… À 18kg (39 livres et demie), c’est probablement le vélo le plus lourd que j’ai eu dans la dernière décennie. Mais il est tellement confortable, silencieux et bien positionné que je lui pardonne cette faute. À 180cm (5 pieds 11 pouces) et 82 kg (180 livres), j’ai choisi un cadre large avec le rocker 60. Je n’étais pas certain entre un medium et un large, mais finalement, je suis bien content de mon choix.

L’achat s’est très bien déroulé et la livraison a été rapide. Tout était super bien emballé et le manuel contient toute l’information nécessaire au montage et à l’entretien, mais il manquait l’essieu arrière (ils ont été rapides à m’en informer et me l’envoyer séparément- en fait j’ai reçu l’essieu avant le cadre). Le site web est rempli d’information très utile et l’équipe répond rapidement aux courriels quand on a des interrogations. En ce moment, il n’y a pas de frais de douanes entre l’Allemagne et le Canada pour les cadres de vélo (il pourrait y en avoir pour des vélos complets). La seule chose à payer en plus des frais d’expédition est la taxe de vente (TPS et TVQ au Québec). Le cadre est assez dispendieux et ça fait quand même un gros montant de taxes, mais ça serait la même chose si on achetait au Canada.

Ma première sortie avec mon nouveau RAAW Madonna a été très satisfaisante. J’adore la position sur le vélo, je suis plus près du guidon en étant quand même très centré entre les deux roues. Très confortable dans les montées malgré le 10% de poids supplémentaire par rapport à mes vélos en carbone, mais c’est dans les descentes que j’ai ressenti le plus de différence. La position donne confiance et le vélo mange le terrain avec une aisance incroyable. Très silencieux, même dans les roches et les trous. Le poids supplémentaire du cadre aide probablement à ressentir une certaine stabilité sur un sentier défoncé. Très satisfait de cet achat !

/

After owning three carbon bikes and having epoxy issues with my last two (Ibis Ripley and Ibis Ripmo), I decided to try something different. First, I wanted to try to make it as less American as possible given the current political climate. That's why I chose this frame and most of the components. I knew it would be a bit heavier, but I never had a problem pedaling up the mountain... At 18kg (39.5 lbs), it's probably the heaviest bike I've owned in the last decade. But it's so comfortable, quiet, and planted that I forgive it for that. At 180cm (5'11") and 82kg (180 lbs), I chose a wide frame with the 60 rocker. I wasn't sure between a medium and a wide, but ultimately, I'm pretty happy with my choice.

The purchase went very smoothly and the delivery was fast. Everything was super well packaged and the manual contains all the necessary information for assembly and maintenance, but the rear axle was missing (they were quick to inform me and send it separately - in fact, I received the axle before the frame). The website is full of very useful information and the team responds quickly to emails when you have questions. Currently, there are no duty fees between Germany and Canada for bicycle frames (there may be for complete bikes). The only thing to pay in addition to the shipping costs is sales tax (GST and QST in Quebec). The frame is quite expensive and that still adds up to a large amount of taxes, but it would be the same if you were buying in Canada.

My first ride with my new RAAW Madonna was very satisfying. I love the position on the bike; I'm closer to the handlebars while still being very centered between the two wheels. Very comfortable on the climbs despite the 10% extra weight compared to my carbon bikes, but it was on the descents that I felt the biggest difference. The position gives confidence and the bike eats up the terrain with incredible ease. Very quiet, even on rocks and holes. The extra weight of the frame probably helps to feel some stability on a rutted trail. Very satisfied with this purchase!

T
Tony W.

Amazing build quality and fantastic to look at and admire!

M
Micha G.
Madonna V3 ... immer ein Grinsen im Gesicht

Lange habe ich es noch nicht aber egal wo ich mit meinem Madonna V3 unterwegs bin habe ich immer ein Grinsen im Gesicht. Es lässt sich unglaublich gut Bergauf (auch wenn man ein bißchen kuschliger um den Bauch ist) aber besser noch Bergab fahren. Man fühlt sich sehr wohl auf dem Fahrrad, bereits auf der ersten Fahrt spürt man die Sicherheit die das Rad bietet.

Klare Kaufempfehlung für das Madonna V3

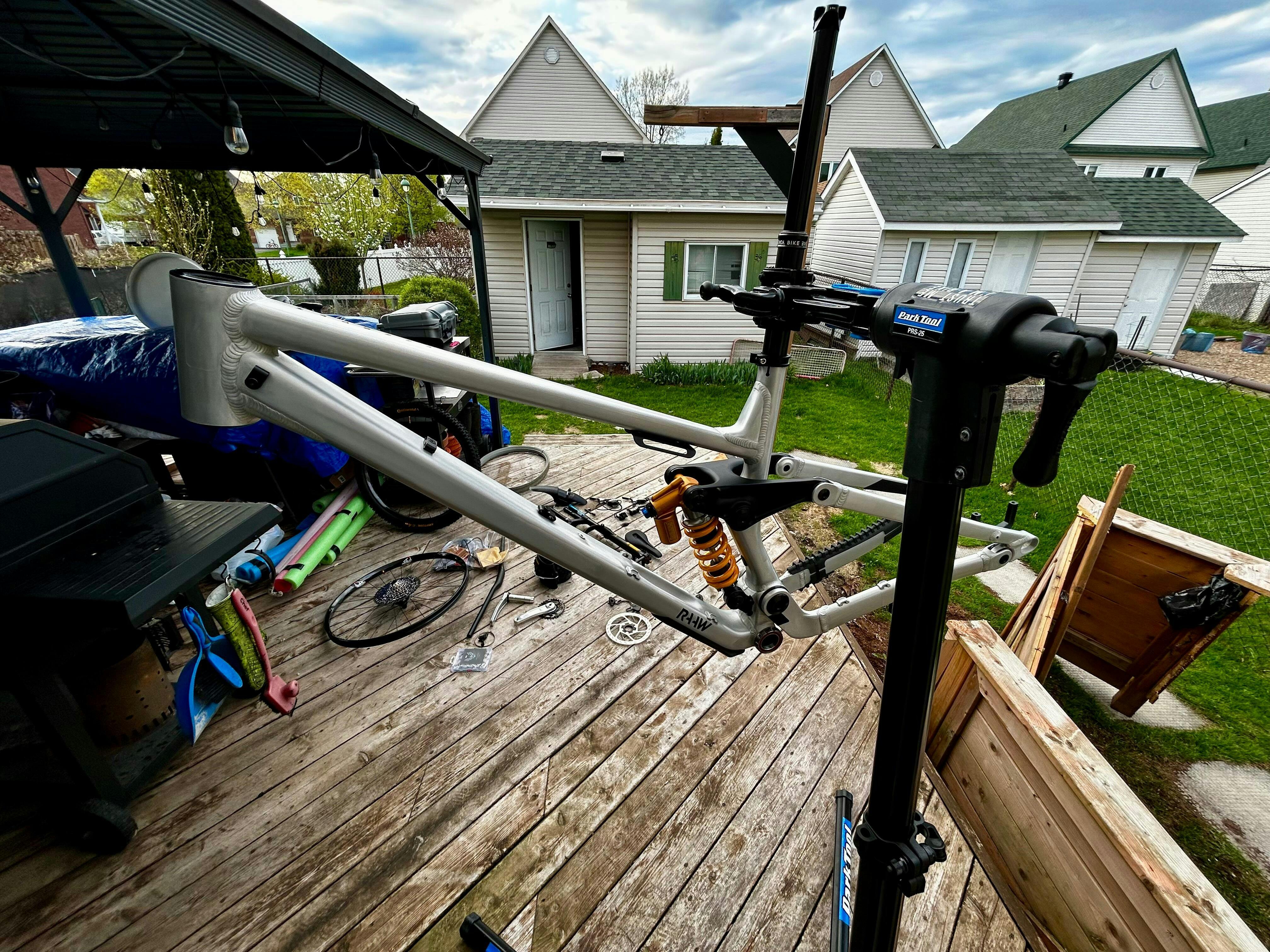

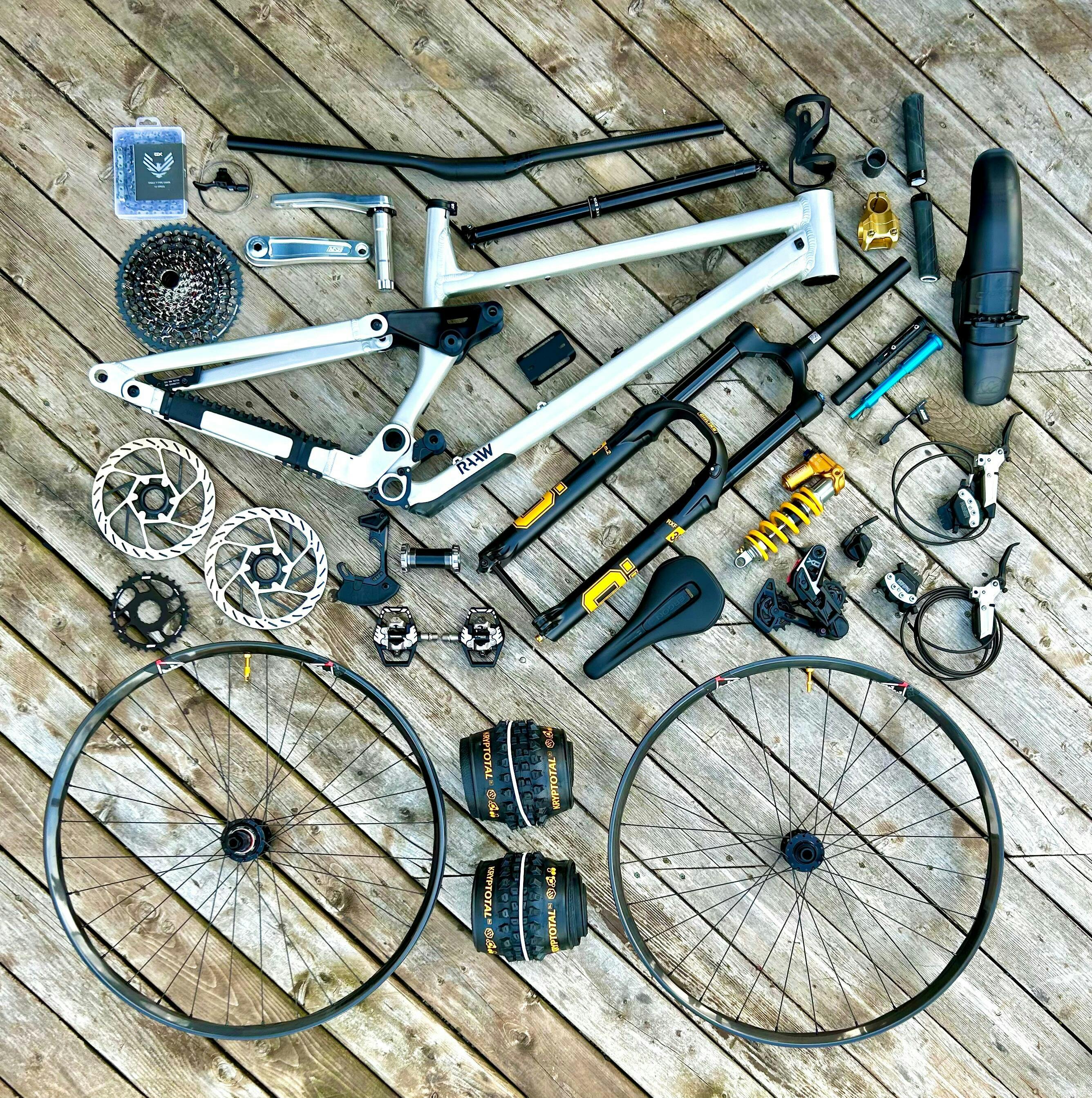

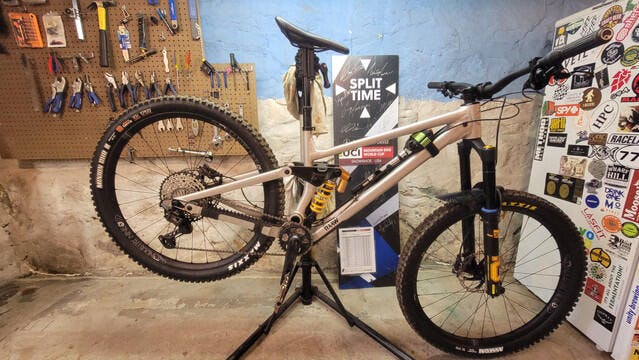

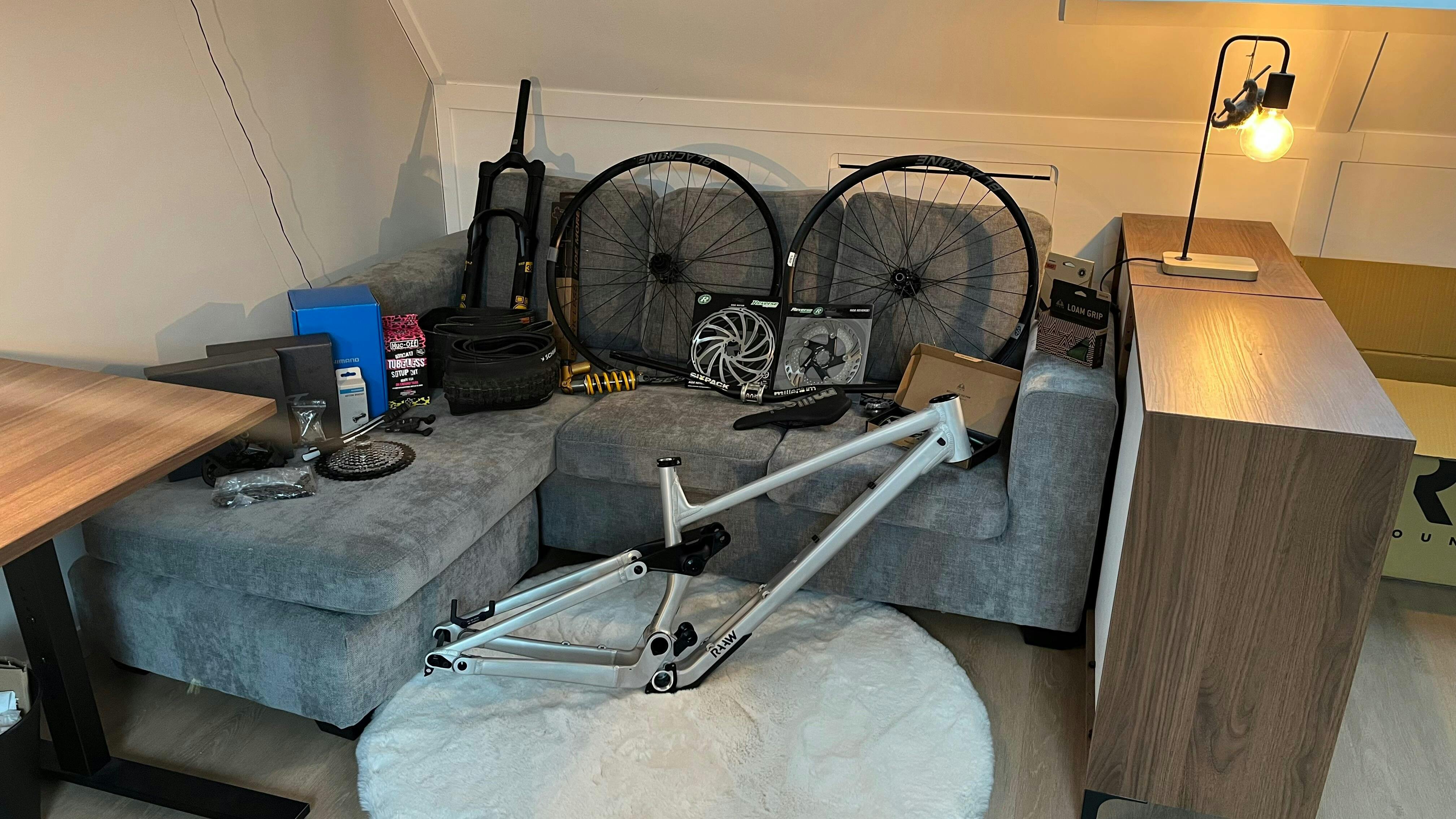

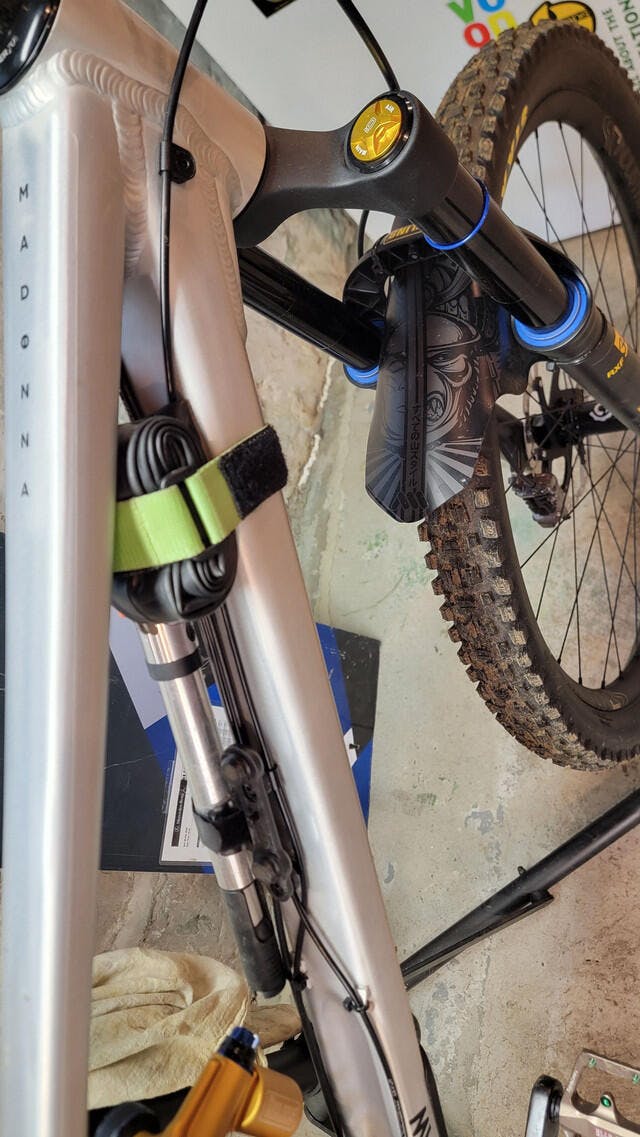

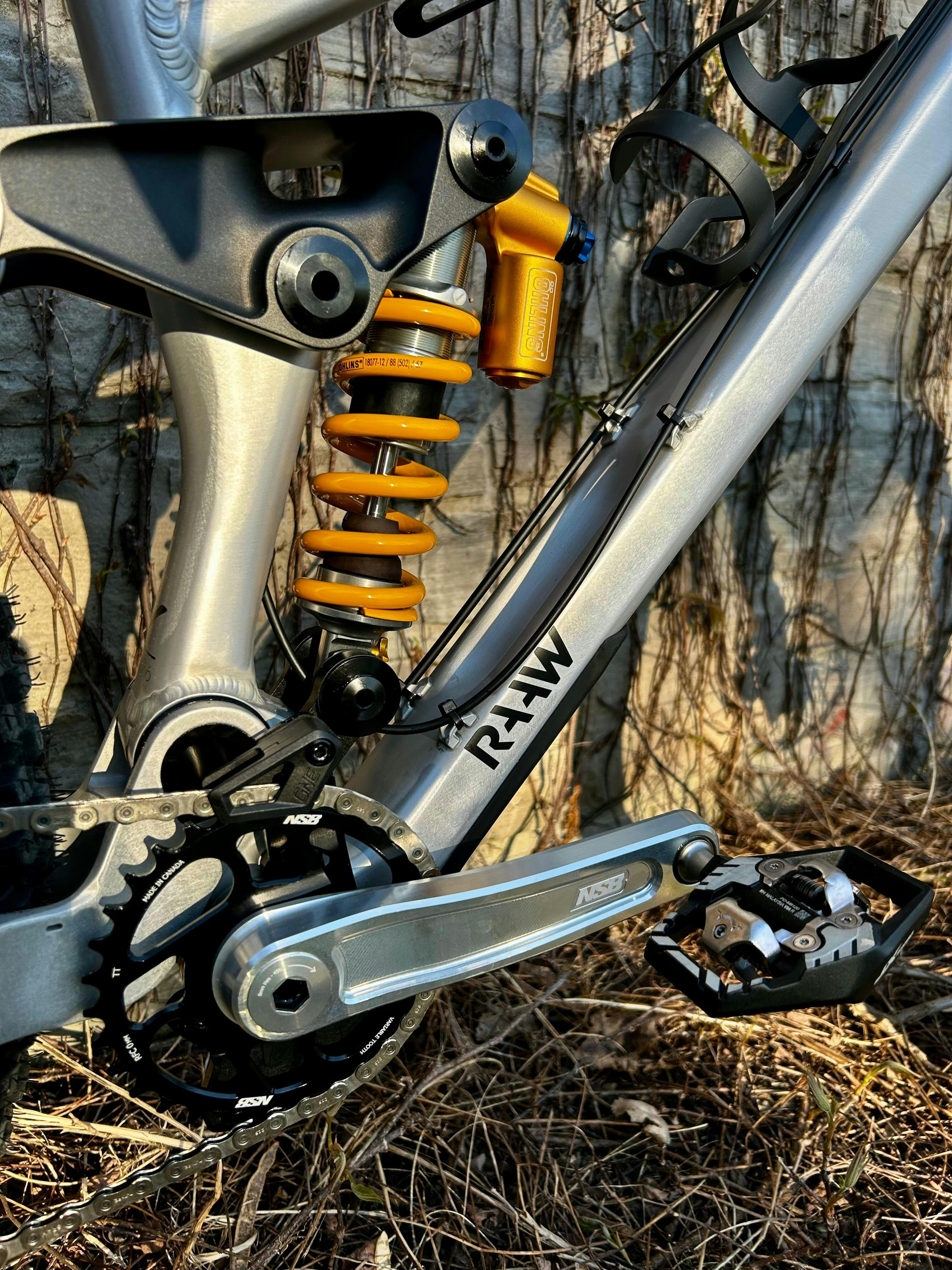

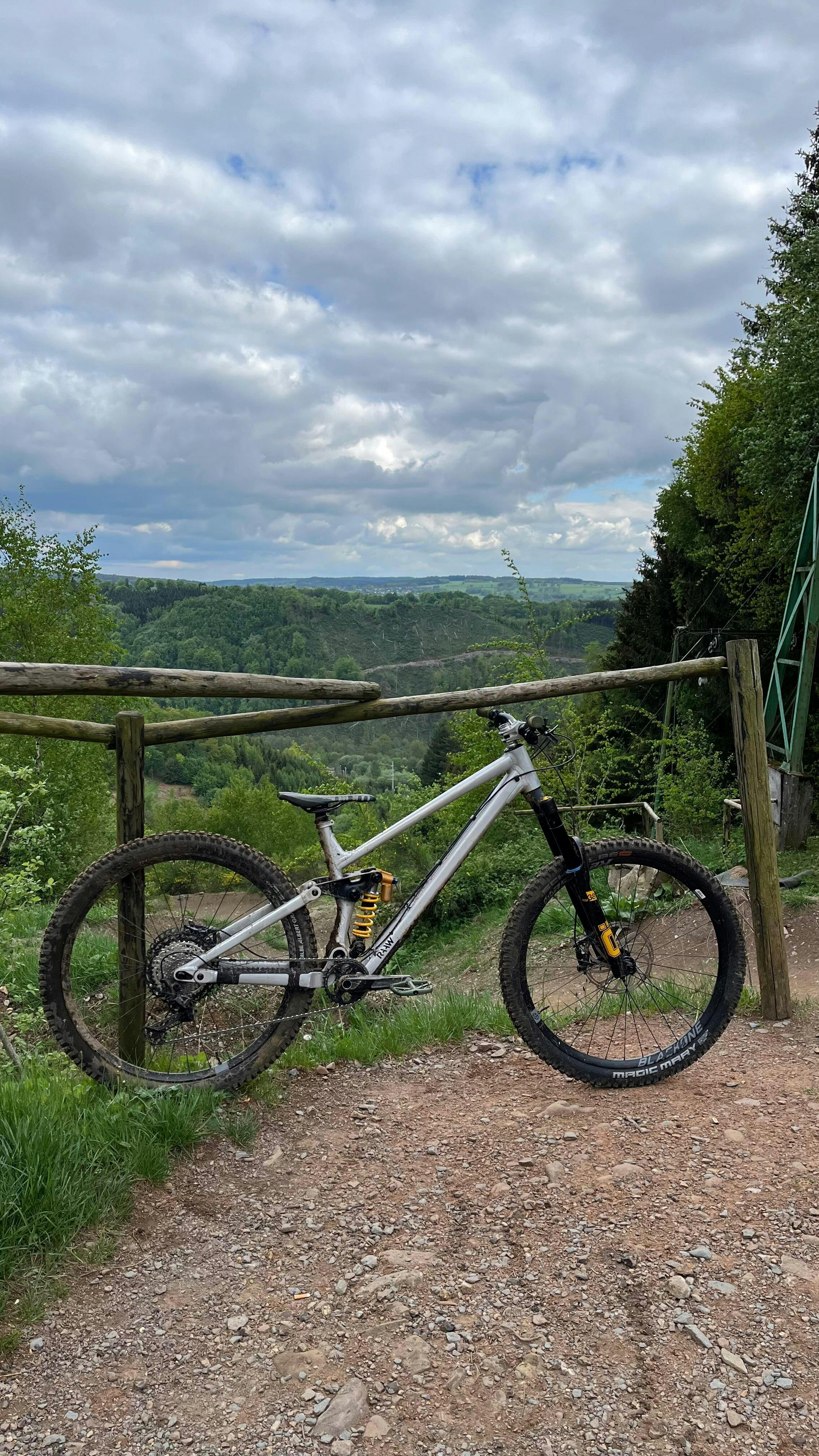

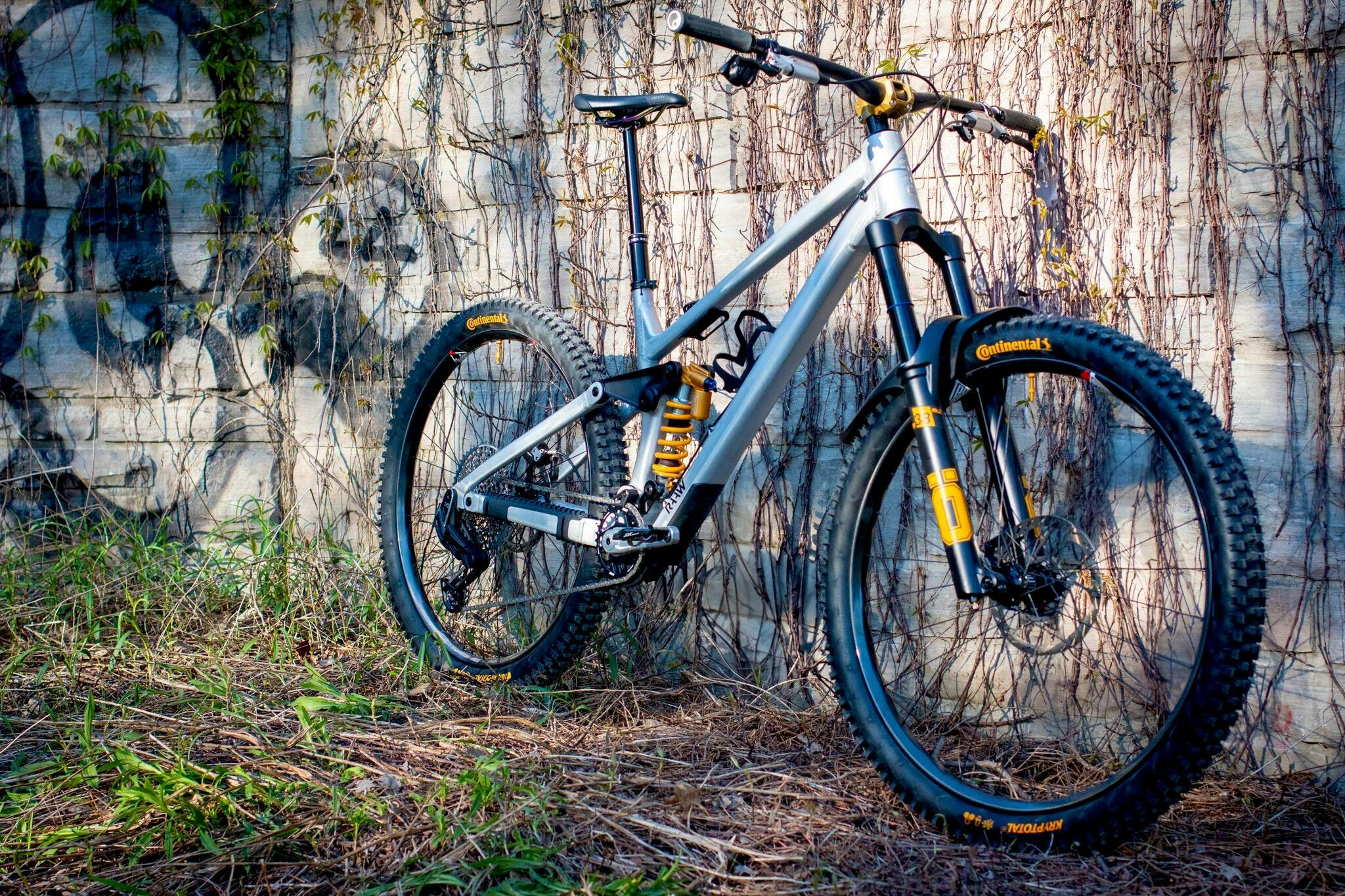

Community Builds
